Egzamin INF.02 – czerwiec 2021 – Arkusz 1

Skonfiguruj ruter według następujących zaleceń:

adres IP dla interfejsu LAN: 172.20.0.1/24,
serwer DHCP włączony, zakres adresów 172.20.0.100 ÷ 172.20.0.149,
adres IP 172.20.0.110 zarezerwowany dla karty WiFi stacji roboczej,
adres IP interfejsu WAN: 80.80.80.5/29 oraz brama: 80.80.80.1,
serwer DNS dla interfejsu WAN: 8.8.8.8 oraz drugi serwer DNS: 8.8.4.4, jeśli jest wymagany.

Skonfiguruj punkt dostępowy sieci bezprzewodowej (w ruterze WiFi lub punkcie dostępowym) według następujących zaleceń:

częstotliwość pracy: 2,4 GHz,
SSID: WIFI_X, gdzie X oznacza 5 ostatnich cyfr z numeru PESEL zdającego (lub innego numeru, którym został podpisany arkusz egzaminacyjny),
szyfrowanie: WPA2-PSK,
hasło: Bezprzewodowa_X, gdzie X to numer Twojego stanowiska egzaminacyjnego,
numer kanału: 2.

Przygotowanie sprzętu
- Kabel LAN (ruter-komputer)
  - Podłącz jeden koniec do portu ETH2* w ruterze
  - Drugi koniec do karty sieciowej komputera
    * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
- Weryfikacja ustawień karty sieciowej
  - Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)
Połączenie z ruterem
- Uruchom program WinBox
- Włącz Legacy Mode (✓ w zakładce Tools)
- W Neighbors znajdź swój ruter i kliknij Connect

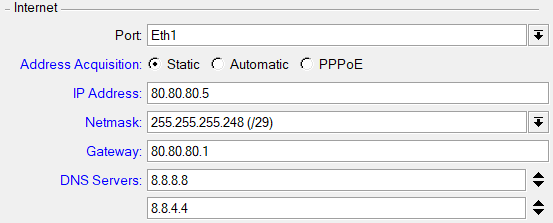

Konfiguracja Interfejsu WAN
- Przejdź do Quick Set
- w sekcji Internet:
  - Address Acquisition: Static
  - IP Address: 80.80.80.5
  - Netmask: 255.255.255.248
  - Gateway: 80.80.80.1
Konfiguracja Interfejsu LAN
- Przejdź do Quick Set
- W sekcji Local Network:
  - IP Address: 172.20.0.1
  - Netmask: 255.255.255.0
  - DHCP Server Range: 172.20.0.100-172.20.0.149

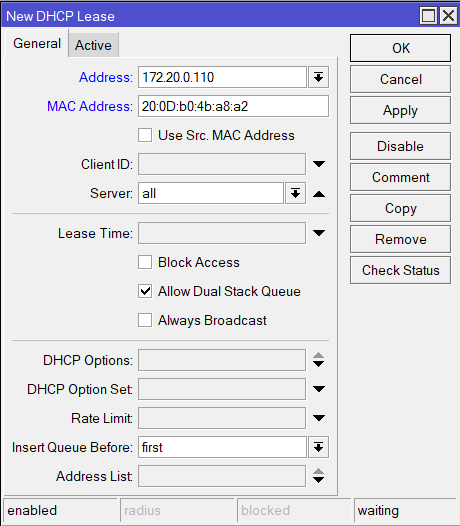

Rezerwacja adresu
- Przejdź do Leases (IP -> DHCP Server -> Leases)
- Kliknij aby dodać nową rezerwację
  - Address: 172.20.0.110
  - MAC Address: 20:0D:B0:4B:A8:A2 *
    Adres MAC urządzenia można sprawdzić za pomocą polecenia ipconfig /all lub w panelu sterowania -> sieć i internet -> Połączenia sieciowe, klikając prawym przyciskiem myszy na interfejsie karty bezprzewodowej -> Stan -> Szczegóły

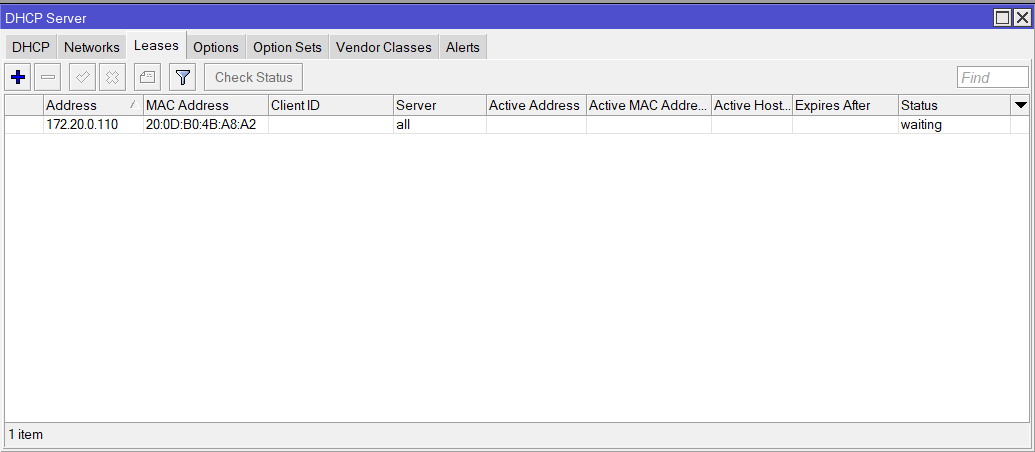

  - Uzyskany rezultat

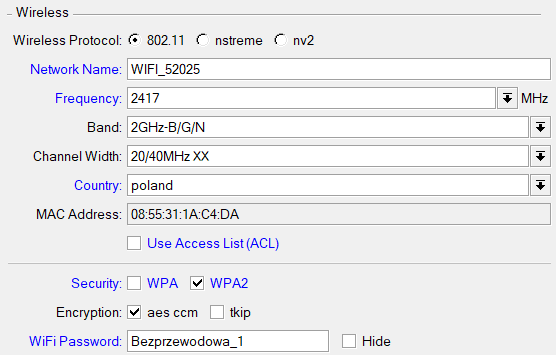

Konfiguracja sieci bezprzewodowej
- Przejdź do Quick Set
- W sekcji Wireless:
  - Częstotliwość pracy: 2,4 GHz
  - Network Name: WIFI_X, gdzie X oznacza 5 ostatnich cyfr PESEL (np. WIFI_52025)
  - Szyfrowanie: WPA2-PSK *
    Mikrotik umożliwia szyfrowanie aes ccm lub tkip. Należy wybrać aes ccm ze względu iż jest to nowoczesny standard szyfrowania, obowiązkowy dla WPA2. TKIP jest to starszy standard obowiązujący w WPA i jest bardziej podatny na ataki.
  - hasło: Bezprzewodowa_X, gdzie X oznacza numer stanowiska (np. Bezprzewodowa_1)
  - numer kanału: 2 *
    W interfejsie GUI urządzenie nie pozwala bezpośrednio wybrać numeru kanału – zamiast tego należy ustawić odpowiednią częstotliwość (np. 2417 MHz dla kanału 2), a system automatycznie przypisze właściwy kanał.
