Egzamin INF.02 – czerwiec 2022 – Arkusz 1

Skonfiguruj ruter według zaleceń:
− adres IP interfejsu LAN: 10.0.0.1/24
− serwer DHCP wyłączony
− adres IP interfejsu WAN: 90.90.90.1/30
− brama domyślna interfejsu WAN: 90.90.90.2
− serwer DNS interfejsu WAN: 8.8.8.8
− drugi serwer DNS interfejsu WAN: 8.8.4.4, jeżeli jest wymagany
− ustaw przekierowanie portu 80 z interfejsu WAN do interfejsu LAN1 serwera, na port 8080

1. Przygotowanie sprzętu
   • Kabel LAN (ruter-komputer)
     • Podłącz jeden koniec do portu ETH2* w ruterze
     • Drugi koniec do karty sieciowej komputera
       * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
   • Weryfikacja ustawień karty sieciowej
     • Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)

2. Połączenie z ruterem
   • Uruchom program WinBox
   • Włącz Legacy Mode (✓ w zakładce Tools)
   • W Neighbors znajdź swój ruter i kliknij Connect
3. Konfiguracja Interfejsu LAN
   • Przejdź do Quick Set

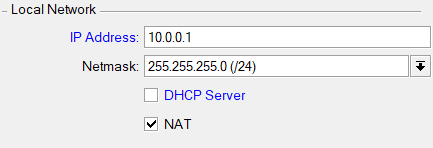

   • W sekcji Local Network:
     • IP Address: 10.0.0.1
     • Netmask: 255.255.255.0
     • DHCP: wyłączony

4. Konfiguracja Interfejsu WAN
   • Przejdź do Quick Set

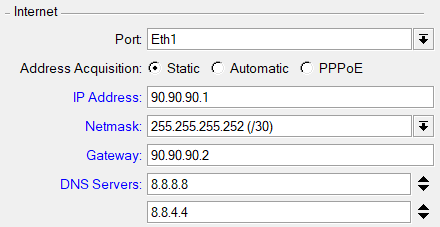

   • w sekcji Internet:
     • Address Acquisition: Static
     • IP Address: 90.90.90.1
     • Netmask: 255.255.255.252
     • Gateway: 90.90.90.2

5. Przekierowanie portu
   • Przejdź do zakładki NAT w Firewall (IP -> Firewall -> NAT)

   • Klikamy aby dodać przekierowanie portu

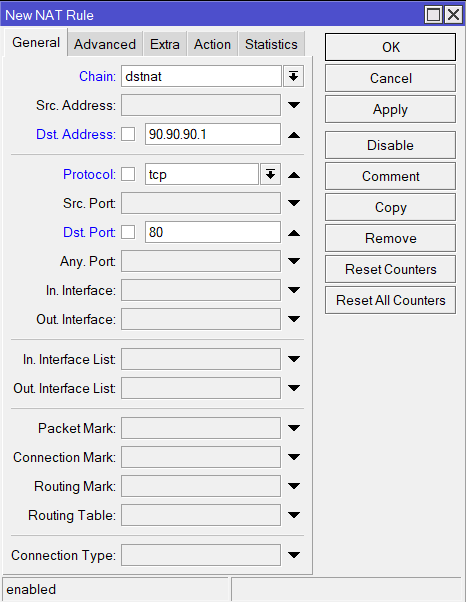

   • W zakładce General:
     • Chain: dstnat
     • Dst. Address: 90.90.90.1
     • Protocol: TCP
     • Dst. Port: 80

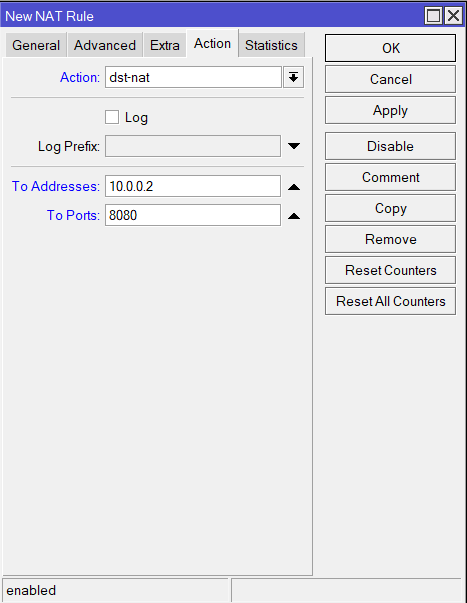

   • W zakładce Action:
     • Action: dst-nat
     • To Addresses: 10.0.0.2
     • To Ports: 8080
