Egzamin INF.02 – czerwiec 2022 – Arkusz 2

Skonfiguruj ruter według zaleceń:
– adres IP interfejsu LAN: 10.10.10.1/24
– serwer DHCP wyłączony
– adres IP interfejsu WAN: 88.88.88.1/30
– brama domyślna interfejsu WAN: 88.88.88.2
– serwer DNS interfejsu WAN: 8.8.8.8
– drugi serwer DNS interfejsu WAN: 8.8.4.4, jeśli jest wymagany
– ustaw przekierowanie portu 8080 z interfejsu WAN do interfejsu serwera podłączonego do rutera na port 8080

1. Przygotowanie sprzętu
   • Kabel LAN (ruter-komputer)
     • Podłącz jeden koniec do portu ETH2* w ruterze
     • Drugi koniec do karty sieciowej komputera
       * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
   • Weryfikacja ustawień karty sieciowej
     • Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)

2. Połączenie z ruterem
   • Uruchom program WinBox
   • Włącz Legacy Mode (✓ w zakładce Tools)
   • W Neighbors znajdź swój ruter i kliknij Connect
3. Konfiguracja Interfejsu LAN
   • Przejdź do Quick Set

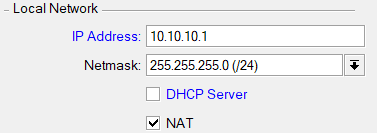

   • W sekcji Local Network:
     • IP Address: 10.10.10.1
     • Netmask: 255.255.255.0
     • DHCP: wyłączony

4. Konfiguracja Interfejsu WAN
   • Przejdź do Quick Set

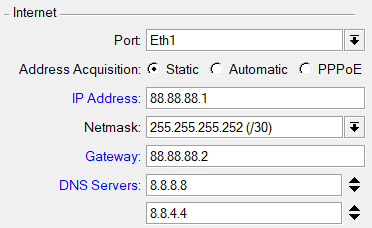

   • w sekcji Internet:
     • Address Acquisition: Static
     • IP Address: 88.88.88.1
     • Netmask: 255.255.255.252
     • Gateway: 88.88.88.2
     • DNS: 8.8.8.8, 8.8.4.4

5. Przekierowanie portu

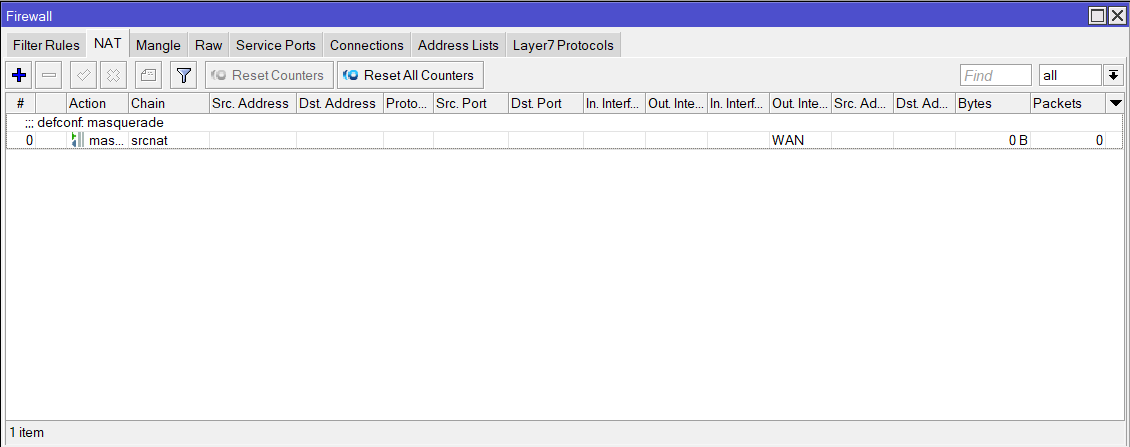

   • Przejdź do zakładki NAT w Firewall (IP -> Firewall -> NAT)

   • Klikamy aby dodać przekierowanie portu

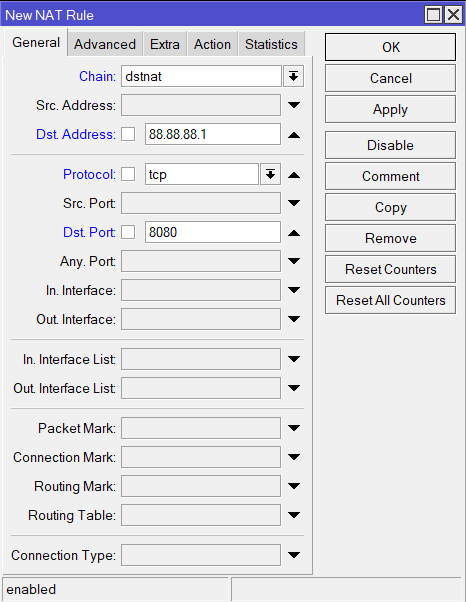

   • W zakładce General:
     • Chain: dstnat
     • Dst. Address: 88.88.88.1
     • Protocol: TCP
     • Dst. Port: 8080

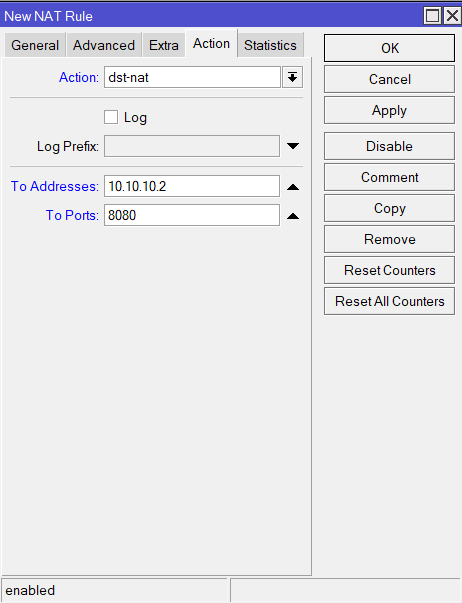

   • W zakładce Action:
     • Action: dst-nat
     • To Addresses: 10.10.10.2
     • To Ports: 8080
