Egzamin INF.02 – czerwiec 2022 – Arkusz 3

Skonfiguruj ruter według zaleceń:
– adres IP interfejsu LAN: 172.22.0.1 z maską podsieci 255.255.255.0
– serwer DHCP włączony
– zakres dzierżawy DHCP: 172.22.0.5 ÷ 172.22.0.10

1. Przygotowanie sprzętu
   • Kabel LAN (ruter-komputer)
     • Podłącz jeden koniec do portu ETH2* w ruterze
     • Drugi koniec do karty sieciowej komputera
       * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
   • Weryfikacja ustawień karty sieciowej
     • Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)

2. Połączenie z ruterem
   • Uruchom program WinBox
   • Włącz Legacy Mode (✓ w zakładce Tools)
   • W Neighbors znajdź swój ruter i kliknij Connect
3. Konfiguracja Interfejsu LAN
   • Przejdź do Quick Set

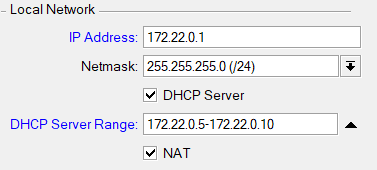

   • W sekcji Local Network:
     • IP Address: 172.22.0.1
     • Netmask: 255.255.255.0
     • DHCP Server Range: 172.22.0.5 – 172.22.0.10
