Egzamin INF.02 – czerwiec 2022 – Arkusz 3

Konfiguracja przełącznika TP-Link

Egzamin INF.02 – czerwiec 2022 – Arkusz 3

Skonfiguruj przełącznik według zaleceń:
– adres IP: 192.168.100.2 z maską podsieci 255.255.255.0
– adres bramy domyślnej: 192.168.100.1, jeżeli jest wymagany
– utwórz VLAN o ID = 100 i nazwie VLAN100, jeżeli ustawienie nazwy jest możliwe
– do VLAN100 przypisz porty 1, 2 i 3 bez tagowania
– utwórz VLAN o ID = 444 i nazwie VLAN444, jeżeli ustawienie nazwy jest możliwe
– do VLAN444 przypisz port 4 bez tagowania
Przełącznik pracuje na ustawieniach fabrycznych zgodnie z dokumentacją, która jest dostępna w folderze
PRZEŁĄCZNIK na nośniku opisanym DOKUMENTACJA/PROGRAMY.

Przełącznik działa na ustawieniach domyślnych. Domyślny adres IP urządzenia 192.168.0.1. Domyślne dane logowania urządzenia login: admin oraz hasło: admin. Podczas pierwszego logowania należy zmienić hasło na nowe.

  1. Przygotowanie stacji roboczej do konfiguracja przełącznika
    • Otwórz Eksplorator Plików i przejdź do Panel Sterowania
    • Wybierz Sieć i Internet
    • Następnie Centrum sieci i udostępniania
    • Wybieramy Zmień ustawienia karty sieciowej
    • Kliknij prawym przyciskiem myszy na interfejsie sieciowym podłączonym do przełącznika i wybierz opcję Właściwości
    • Wybierz Protokół internetowy w wersji 4 (TCP/IPv4)
    • Ustaw dowolny adres IP będący w tej samej sieci co przełącznik (np. 192.168.0.150/24)
    • Potwierdź OK
    • Ponownie potwierdź OK
    • W razie konieczności wyłącz i włącz interfejs sieciowy
    • Włącz przeglądarkę internetową i wprowadź adres IP urządzenia (192.168.0.1)
    • Wprowadź dane logowania (login: admin, hasło: admin)
    • Podaj nowe hasło (np. ZAQ!2wsx)
  2. Konfiguracja na przykładzie urządzenia TP-Link T1500G-10MPS
    • Przejdź do System – > System Info -> System IP:
      • IP Address: 192.168.100.2
      • Subnet Mask: 255.255.255.0
      • Default Gateway: 192.168.100.1
    • Przejdź do L2 FEATURES -> VLAN -> 802.1Q VLAN
      • Kliknij +Add w celu dodania nowego vlan-u o nazwie VLAN100 oraz ID 100
      • Wprowadź dane zgodne z treścią zadania:

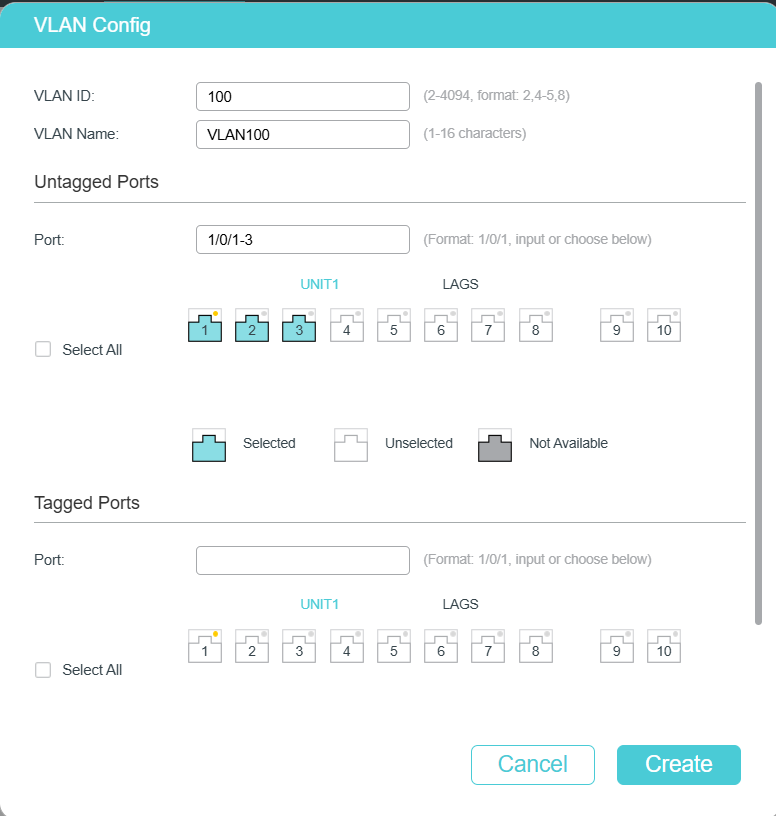

        • VLAN ID: 100
        • VLAN Name: VLAN100
        • Untagged Ports: 1,2,3
      • kliknij +Add w celu dodania nowego vlan-u o nazwie VLAN444 oraz ID 444
      • Wprowadź dane zgodne z treścią zadania:

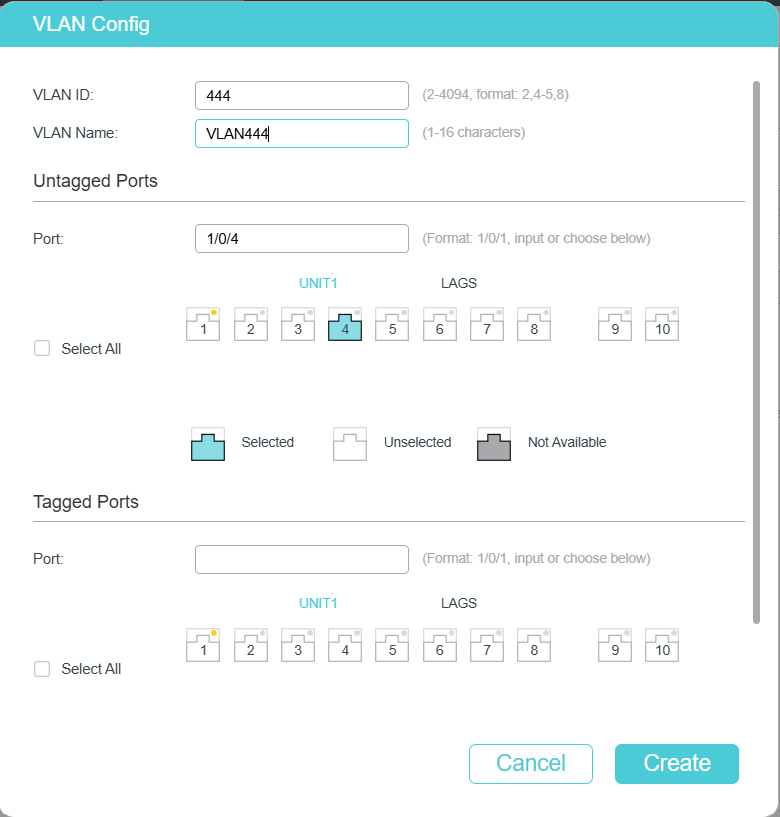

        • VLAN ID: 444
        • VLAN Name: VLAN444
        • Untagged Ports: 4

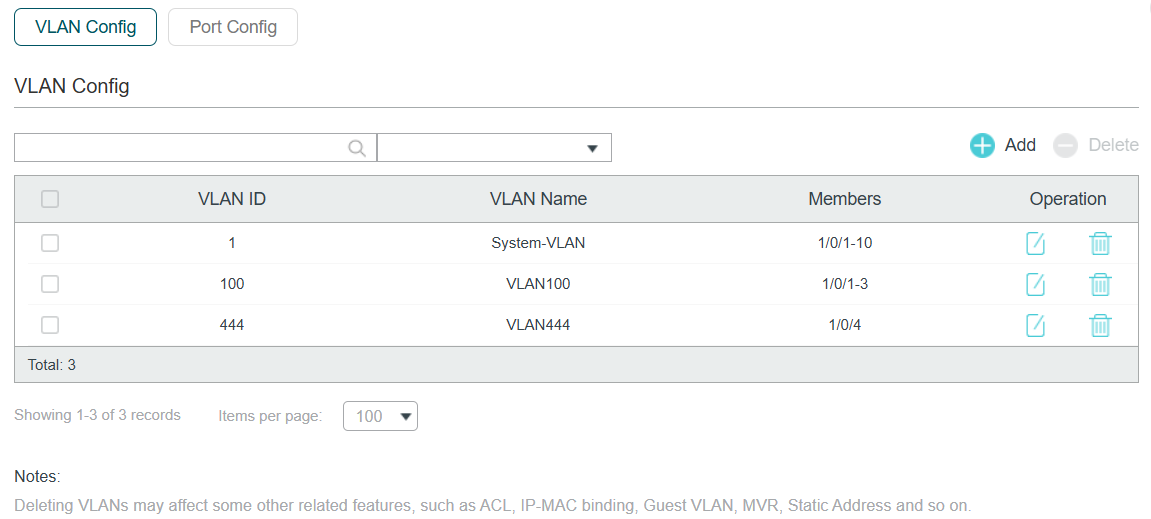

      • Rezultat wstępnej* konfiguracji VLAN-ów

        *Wstępna konfiguracja VLAN-ów (ID, nazwa, przypisanie portów) definiuje jedynie logikę podziału sieci, ale bez ustawienia PVID (Port VLAN ID) dla portów w trybie access, ramki wychodzące z tych portów nie będą poprawnie tagowane (lub usuwane z tagów), co może prowadzić do błędów komunikacji. PVID określa domyślny VLAN dla portów untagged (access), zapewniając, że ruch nieskategoryzowany zostanie przypisany do właściwej domeny broadcastowej.

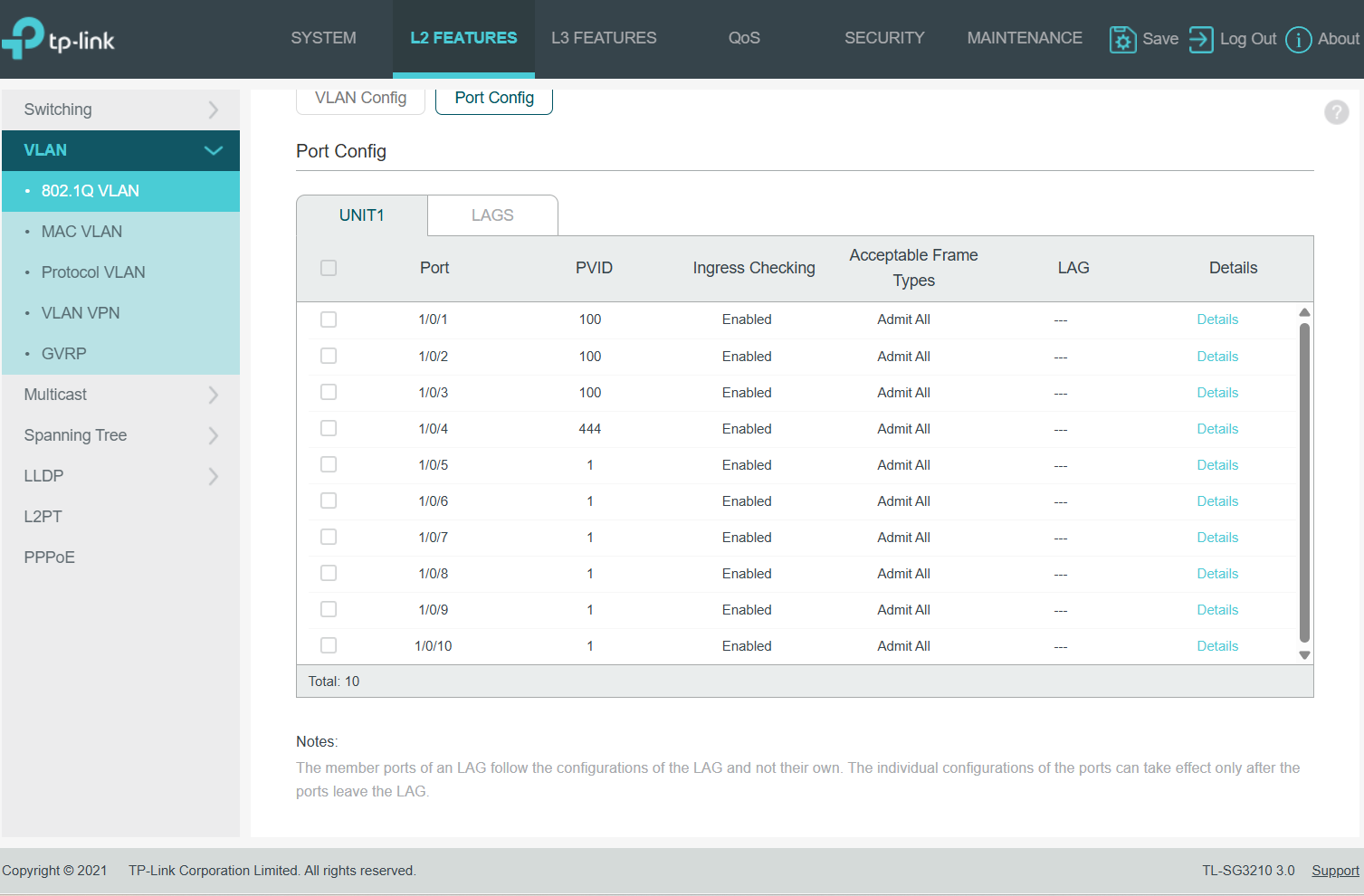

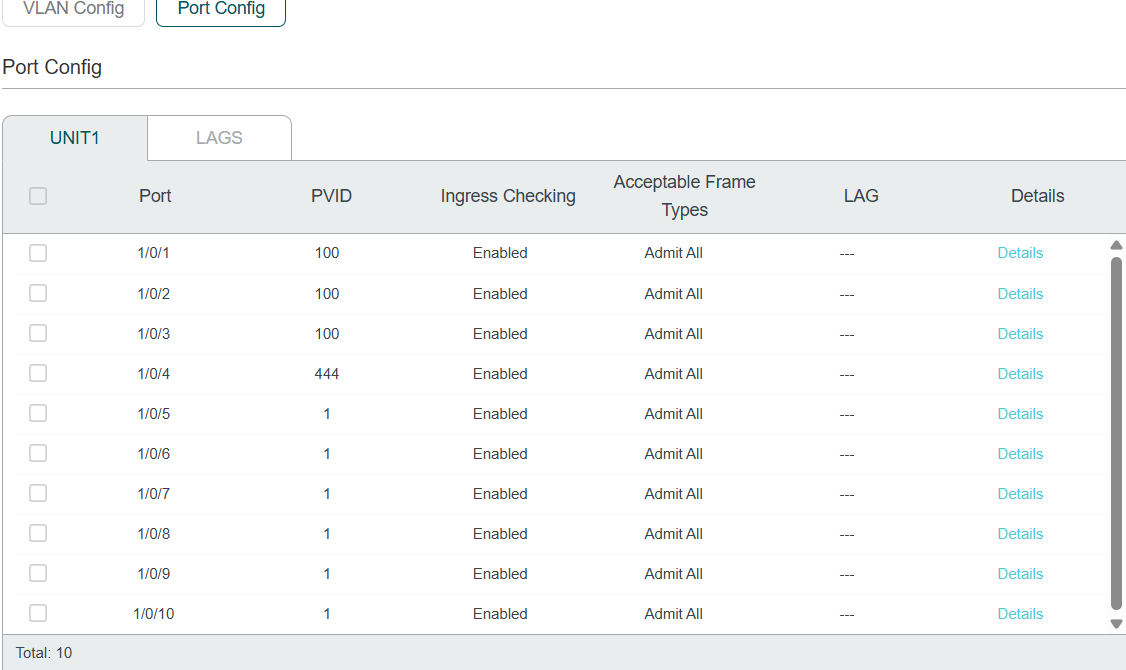

      • Przejdź do konfiguracji PVID (wciśnij przycisk Port Config) i przypisz porty nietagowane do odpowiednich VLAN-ów
  3. Konfiguracja na przykładzie urządzenia TP-LINK SG3210

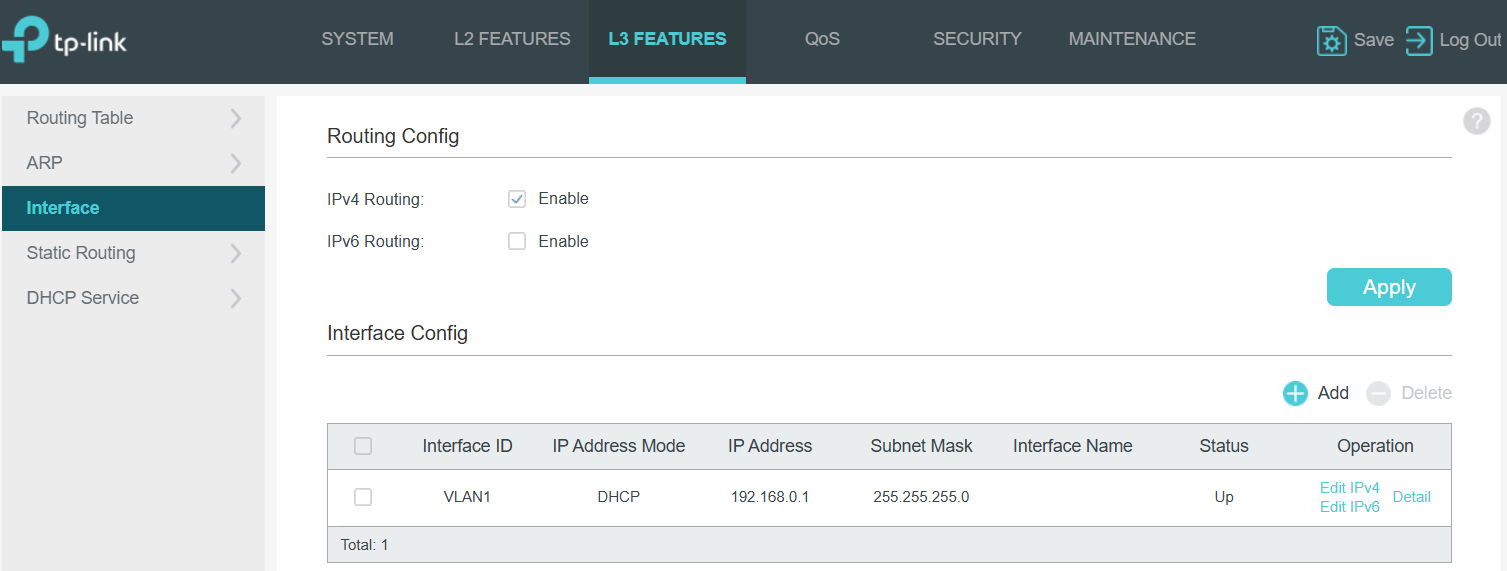

    • Przejdź do L3 FEATURES – >Interface
    • W celu nadania nowego adresu wybierz Edit IPv4 w sekcji Operation

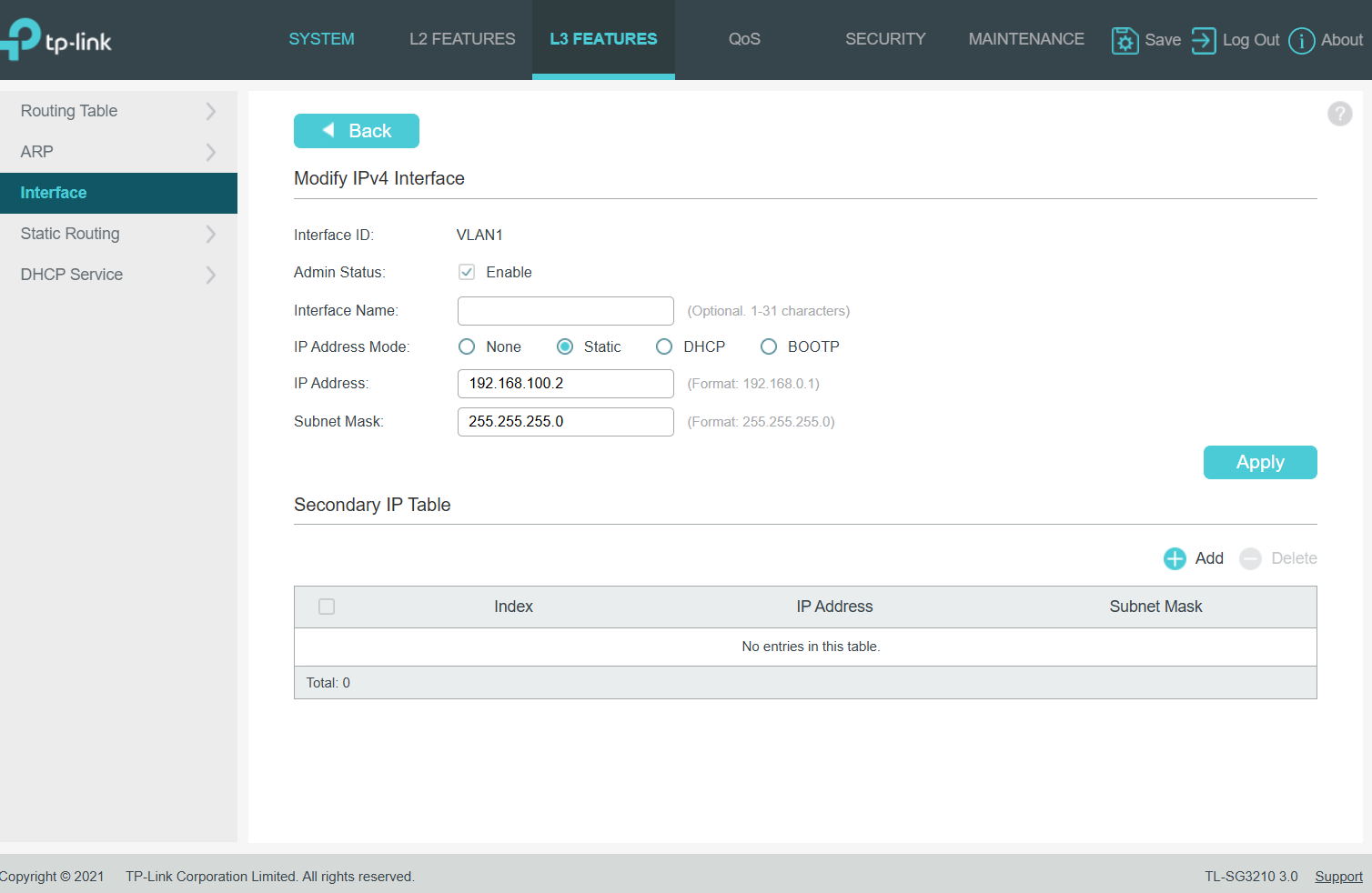

      • IP Address Mode: Static
      • IP Address: 192.168.100.2
      • Subnet Mask: 255.255.255.0
    • Przejdź do L3 FEATURES -> Static Routing
      • kliknij +Add w celu ustawienia bramy domyślnej

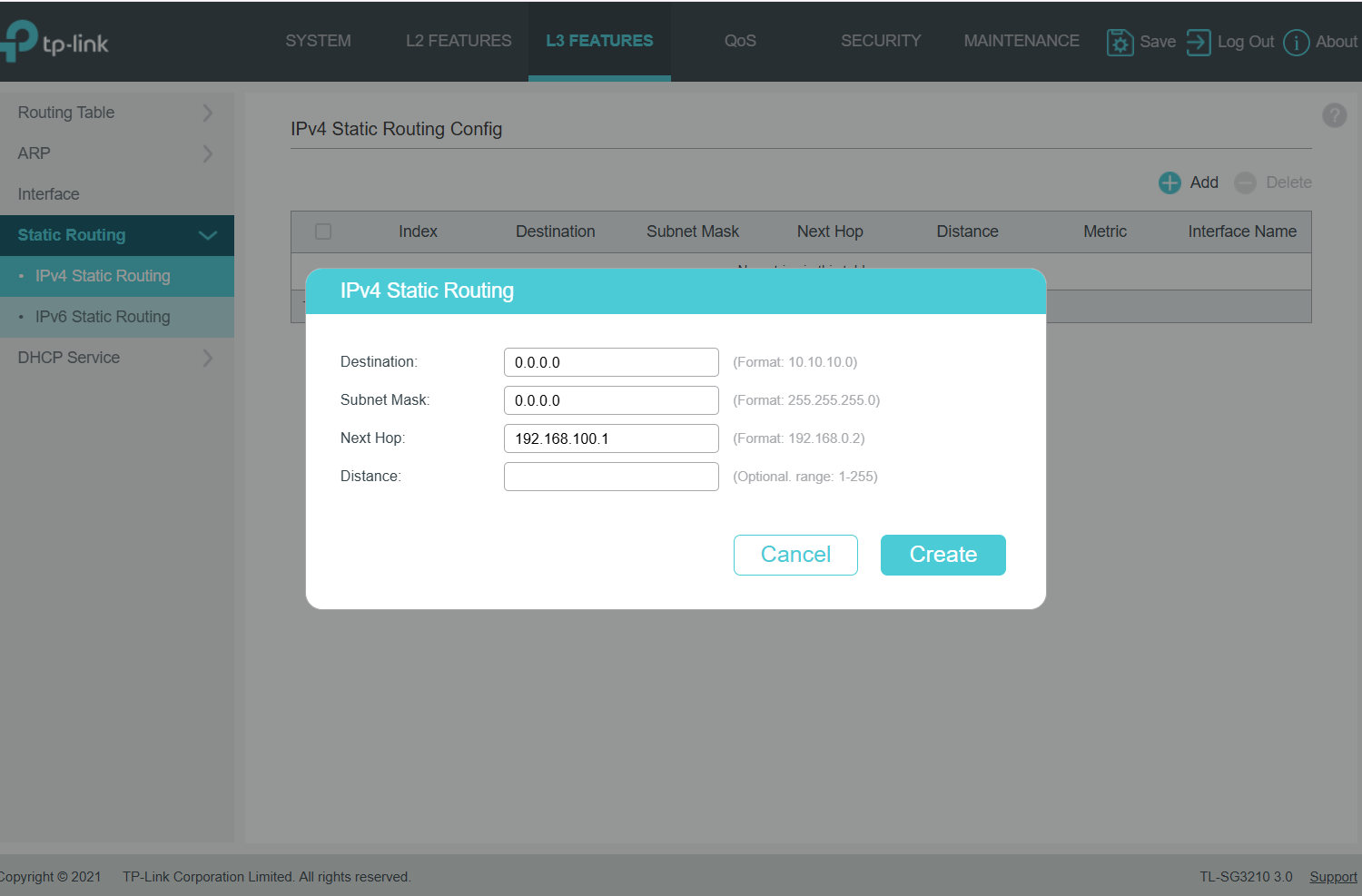

      • Destination: 0.0.0.0
      • Subnet Mask: 0.0.0.0
      • Next Hop: 192.168.100.1

        Notacja 0.0.0.0/0 (destination oraz subnet mask) ozacza „wszystkie sieci nieznane w tablicy routingu”, dzięki czemu switch kieruje taki ruch do bramy (192.168.100.1), która ma połączenie z innymi sieciami.
    • Przejdź do L2 FEATURES -> VLAN -> 802.1Q VLAN
      • kliknij +Add w celu dodania nowego vlan-u o nazwie VLAN100 oraz ID 100
      • Wprowadź dane zgodne z treścią zadania:

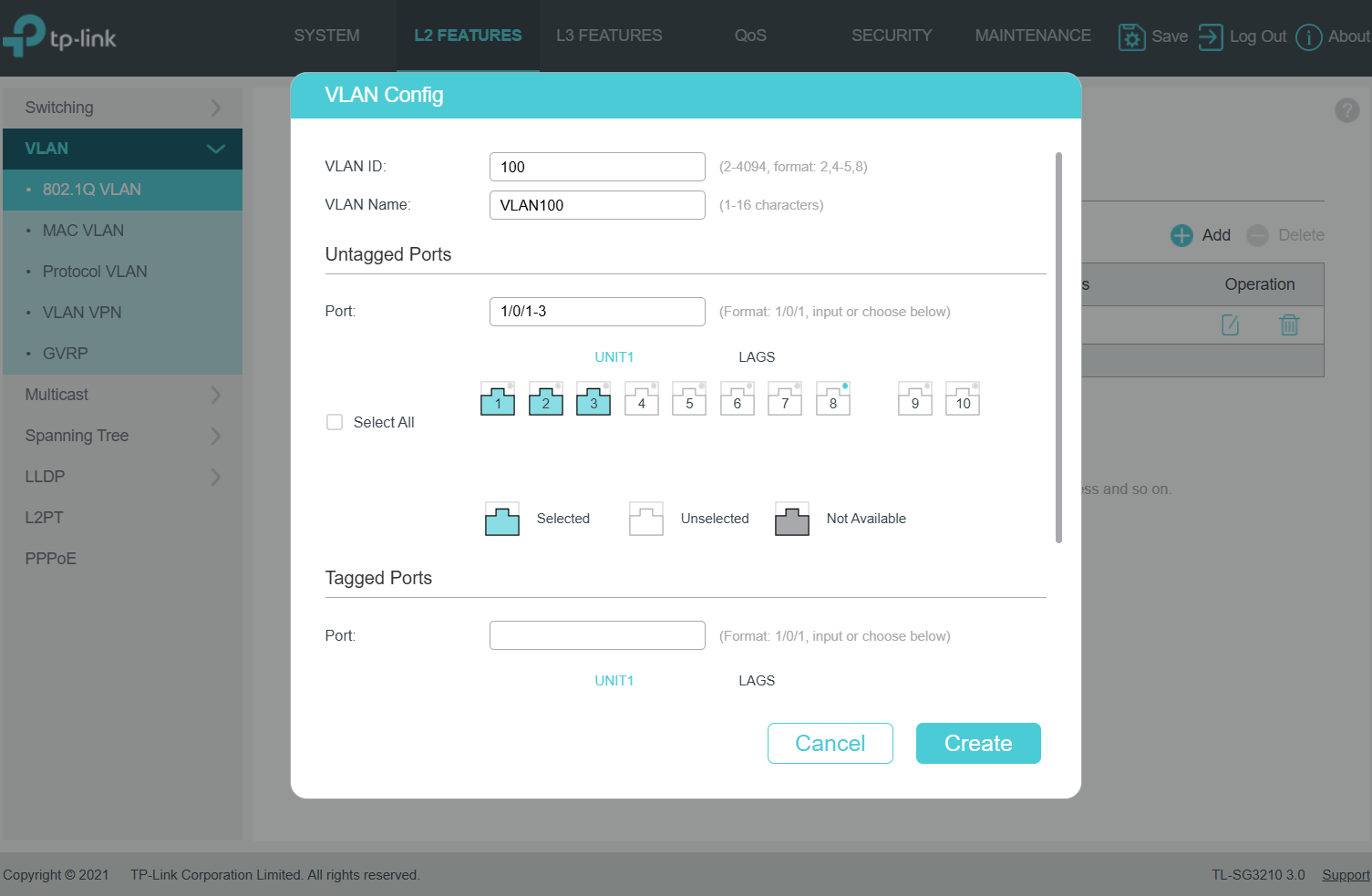

        • VLAN ID: 100
        • VLAN Name: VLAN100
        • Untagged Ports: 1,2,3
      • kliknij +Add w celu dodania nowego vlan-u o nazwie VLAN444 oraz ID 444
      • Wprowadź dane zgodne z treścią zadania:

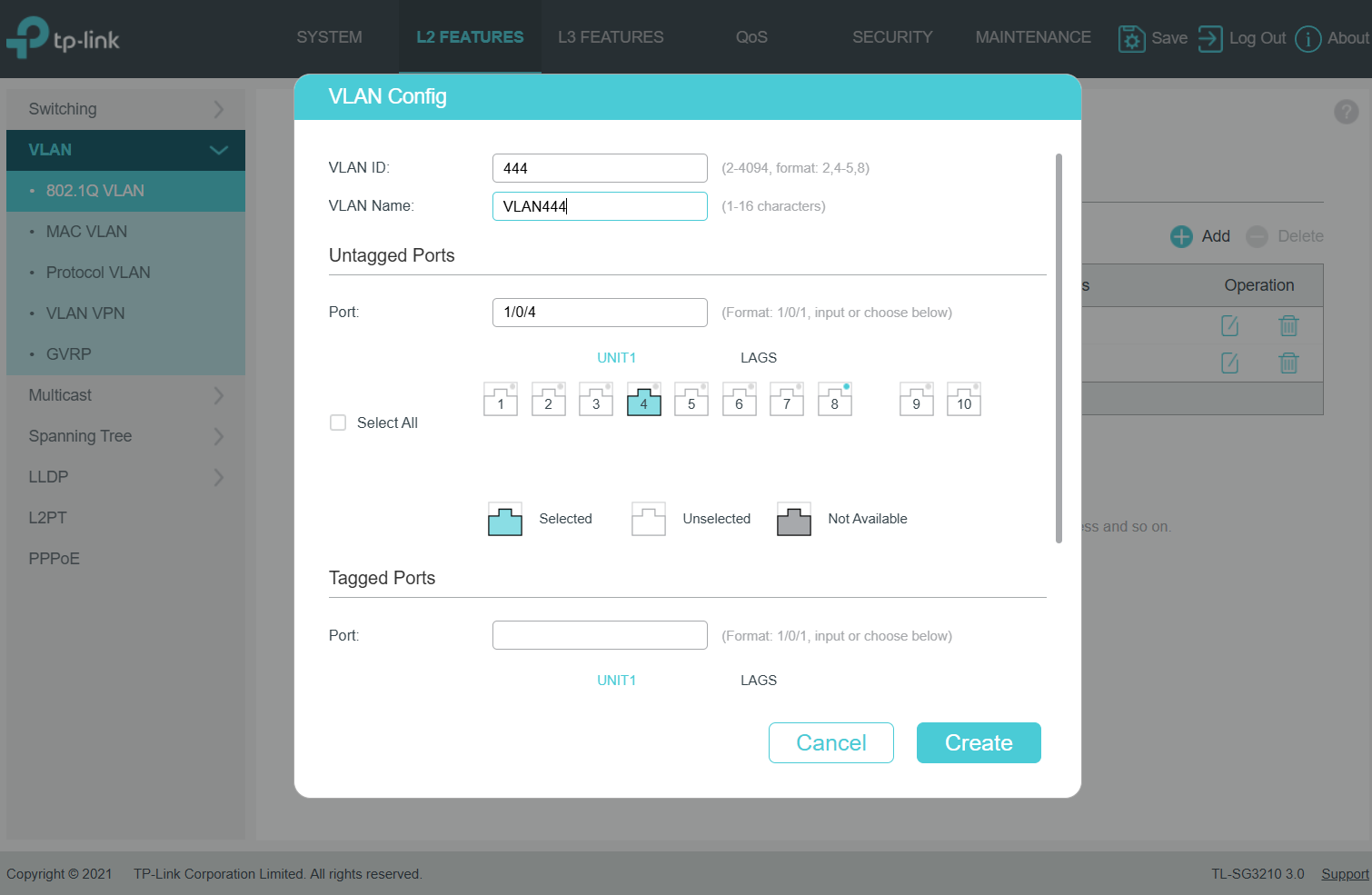

        • VLAN ID: 444
        • VLAN Name: VLAN444
        • Untagged Ports: 4

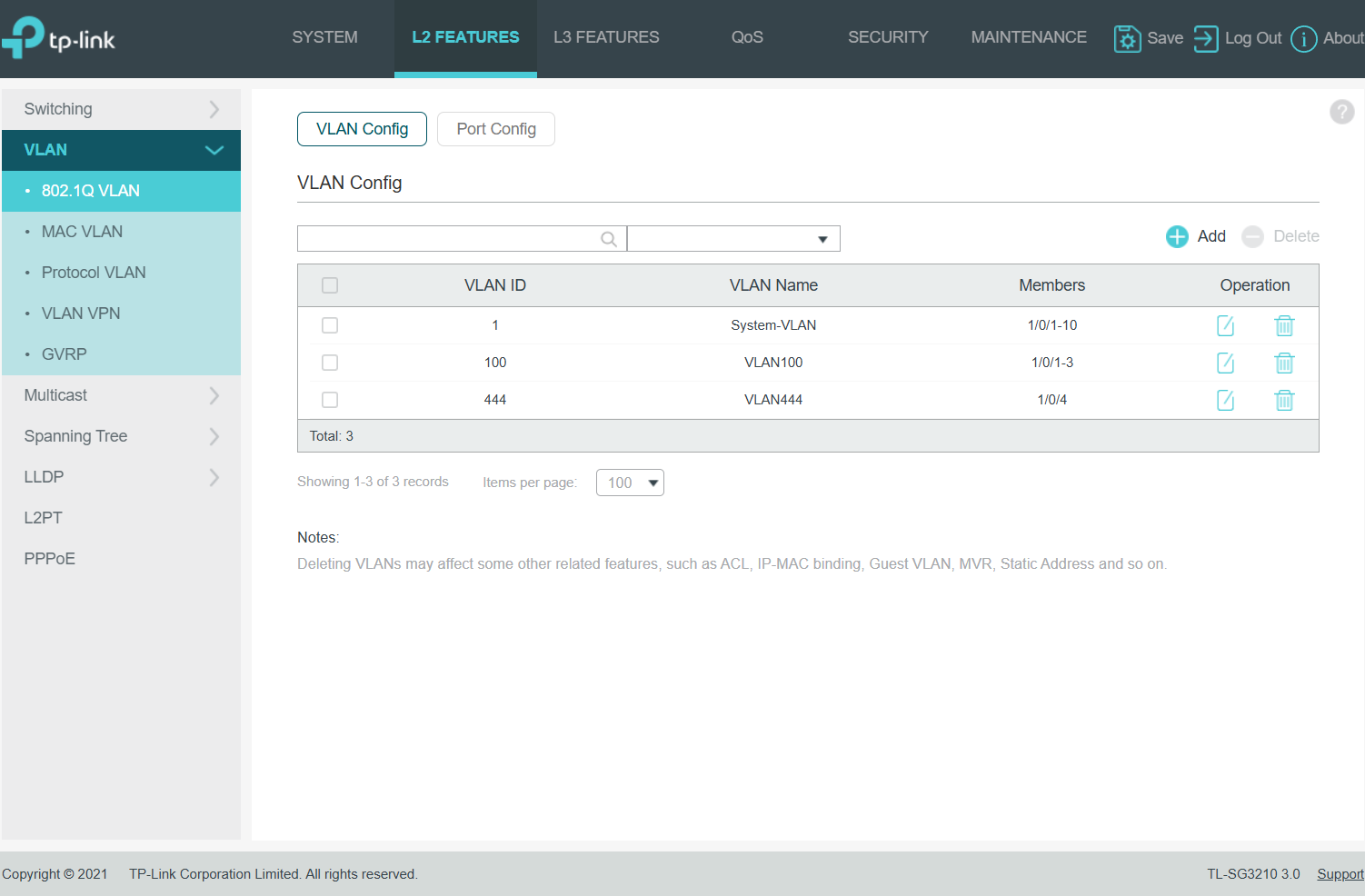

      • Rezultat wstępnej* konfiguracji VLAN-ów

        *Wstępna konfiguracja VLAN-ów (ID, nazwa, przypisanie portów) definiuje jedynie logikę podziału sieci, ale bez ustawienia PVID (Port VLAN ID) dla portów w trybie access, ramki wychodzące z tych portów nie będą poprawnie tagowane (lub usuwane z tagów), co może prowadzić do błędów komunikacji. PVID określa domyślny VLAN dla portów untagged (access), zapewniając, że ruch nieskategoryzowany zostanie przypisany do właściwej domeny broadcastowej.
      • Przejdź do konfiguracji PVID (wciśnij przycisk Port Config) i przypisz porty nietagowane do odpowiednich VLAN-ów
