Egzamin INF.02 – Styczeń 2023 – Arkusz 01

Konfiguracja MikroTik

Egzamin INF.02 – Styczeń 2023 – Arkusz 01

Skonfiguruj ruter zgodnie z zaleceniami:
‒ adres IP dla interfejsu LAN: 192.168.0.1/24
‒ serwer DHCP włączony, zakres adresów: 192.168.0.79 ÷ 192.168.0.99
‒ adres 192.168.0.81 zarezerwowany dla interfejsu stacji roboczej, podłączonego do przełącznika
‒ adres IP interfejsu WAN: 100.100.0.2/27, brama domyślna: 100.100.0.1
‒ serwer DNS dla interfejsu WAN: 8.8.3.3, drugi serwer DNS: 3.3.8.8, jeśli jest wymagany

Ruter pracuje na ustawieniach fabrycznych zgodnie z dokumentacją, która jest dostępna w folderze RUTER na nośniku opisanym DOKUMENTACJA/PROGRAMY. Jeżeli ruter wymaga zmiany hasła, ustaw je na
zgodne z wymogami urządzenia

  1. Przygotowanie sprzętu
    • Kabel LAN (ruter-komputer)
      • Podłącz jeden koniec do portu ETH2* w ruterze
      • Drugi koniec do karty sieciowej komputera
        * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
    • Weryfikacja ustawień karty sieciowej
      • Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)
        Automatyczna konfiguracja interfejsu sieciowego
  2. Połączenie z ruterem
    • Uruchom program WinBox
    • Włącz Legacy Mode (✓ w zakładce Tools)
    • W Neighbors znajdź swój ruter i kliknij Connect
  3. Konfiguracja Interfejsu LAN
    • Przejdź do Quick Set

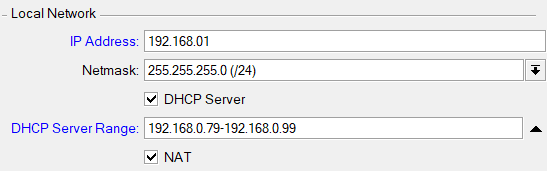

    • W sekcji Local Network:
      • IP Address: 192.168.0.1
      • Netmask: 255.255.255.0
      • DHCP Server Range: 192.168.0.79-192.168.0.99
  4. Rezerwacja adresu
    • Przejdź do Leases (IP -> DHCP Server -> Leases)
    • Kliknij aby dodać nową rezerwację
      • Address: 192.168.0.81
      • MAC Address: 08:00:27:3F:57:08*

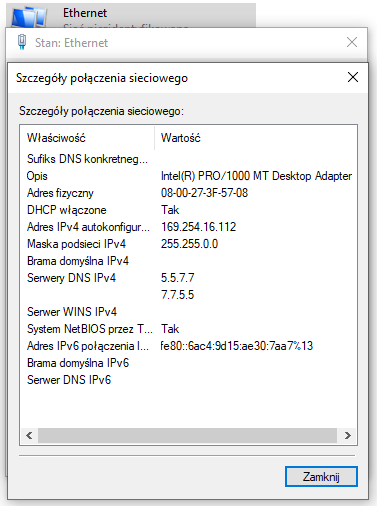

        Adres MAC urządzenia można sprawdzić za pomocą polecenia ipconfig /all lub w panelu sterowania -> sieć i internet -> Połączenia sieciowe, klikając prawym przyciskiem myszy na interfejsie karty przewodowej -> Stan -> Szczegóły

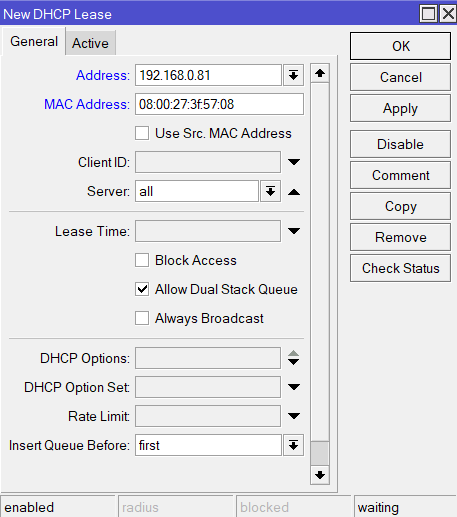

      • Okno dialogowe rezerwacji interfejsu stacji roboczej podłączonej do przełącznika
  5. Konfiguracja Interfejsu WAN
    • Przejdź do Quick Set
    • w sekcji Internet:
      • Address Acquisition: Static
      • IP Address: 100.100.100.2
      • Netmask: 255.255.255.224
      • Gateway: 100.100.100.1
