Egzamin INF.02 – Czerwiec 2022 – Arkusz 4

Konfiguracja przełącznika TP-Link

Egzamin INF.02 – Czerwiec 2022 – Arkusz 4

Skonfiguruj przełącznik według zaleceń:
‒ adres IP 192.168.0.10/24
‒ adres bramy domyślnej: 192.168.0.2, jeżeli jest wymagany
‒ utwórz VLAN o ID = 23 i nazwie VLAN23, jeśli ustawienie nazwy jest możliwe
‒ przypisz porty 2 i 3 do utworzonej sieci VLAN bez tagowania


Przełącznik pracuje na ustawieniach fabrycznych zgodnie z dokumentacją, która jest dostępna w folderze
PRZEŁĄCZNIK na nośniku opisanym DOKUMENTACJA/PROGRAMY.

Przełącznik działa na ustawieniach domyślnych. Domyślny adres IP urządzenia 192.168.0.1. Domyślne dane logowania urządzenia login: admin oraz hasło: admin. Podczas pierwszego logowania należy zmienić hasło na nowe.

  1. Przygotowanie stacji roboczej do konfiguracja przełącznika
    • Otwórz Eksplorator Plików i przejdź do Panel Sterowania
    • Wybierz Sieć i Internet
    • Następnie Centrum sieci i udostępniania
    • Wybieramy Zmień ustawienia karty sieciowej
    • Kliknij prawym przyciskiem myszy na interfejsie sieciowym podłączonym do przełącznika i wybierz opcję Właściwości
    • Wybierz Protokół internetowy w wersji 4 (TCP/IPv4)
    • Ustaw dowolny adres IP będący w tej samej sieci co przełącznik (np. 192.168.0.150/24)
    • Potwierdź OK
    • Ponownie potwierdź OK
    • W razie konieczności wyłącz i włącz interfejs sieciowy
  2. Konfiguracja na przykładzie urządzenia TP-Link T1500G-10MPS
    • Otwórz przeglądarkę internetową (np. Google Chrome)
    • W pasku adresu wpisz adres 192.168.0.1
    • Wprowadź domyślne dane:
      • username: admin
      • passoword: admin
    • Wprowadź nowe dane:
      • New Password: ZAQ!2wsx
      • Confirm Password: ZAQ!2wsx

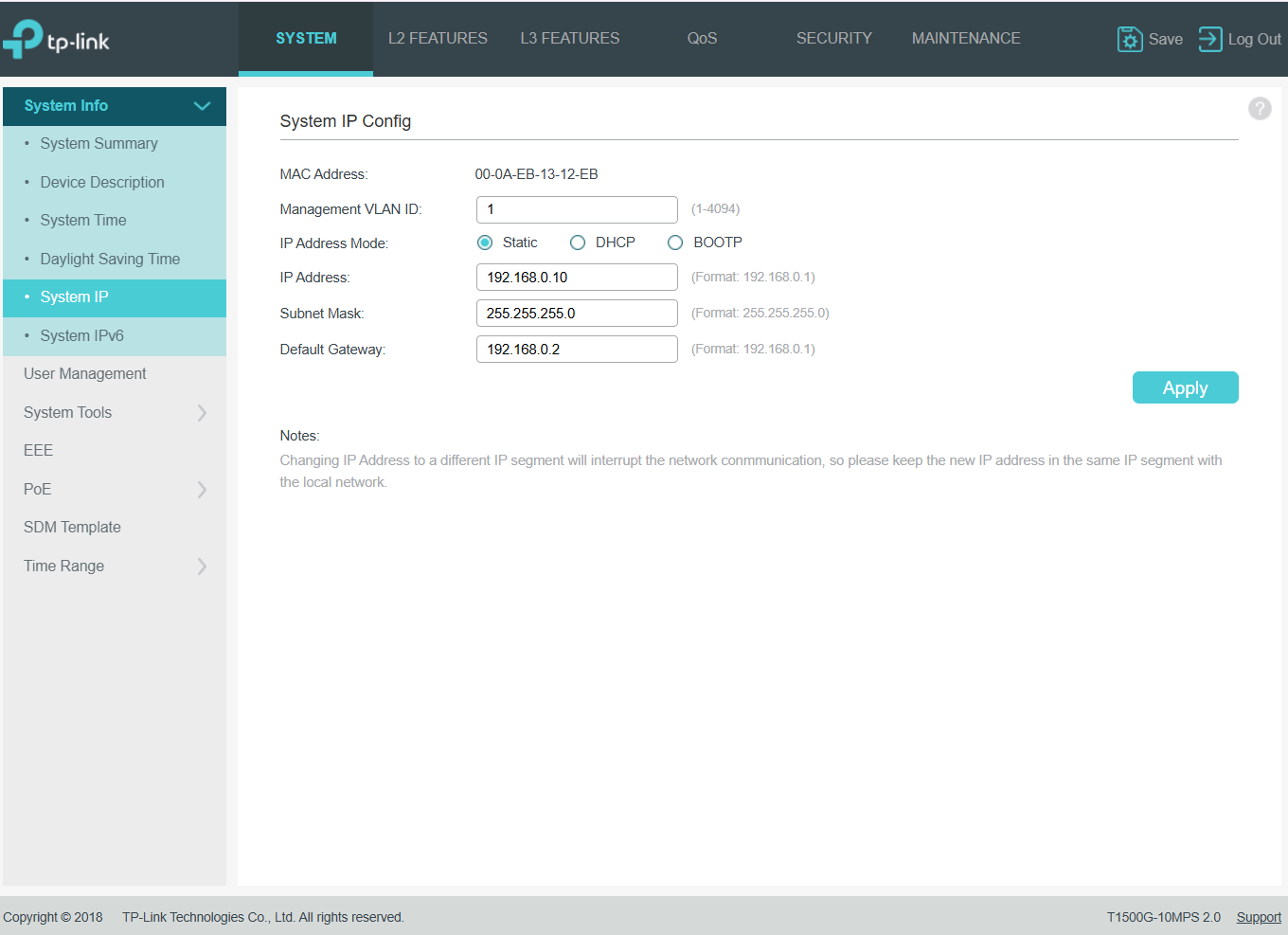

    • Przejdź do System – > System Info -> System IP:
      • IP Address: 192.168.0.10
      • Subnet Mask: 255.255.255.0
      • Default Gateway: 192.168.0.2
    • Kliknij Apply
    • W przeglądarce wprowadź nowy adres IP na którym pracuje przełącznik (192.168.0.10)
    • Zaloguj się do przełącznika:
      • Username: admin
      • Password: ZAQ!2wsx

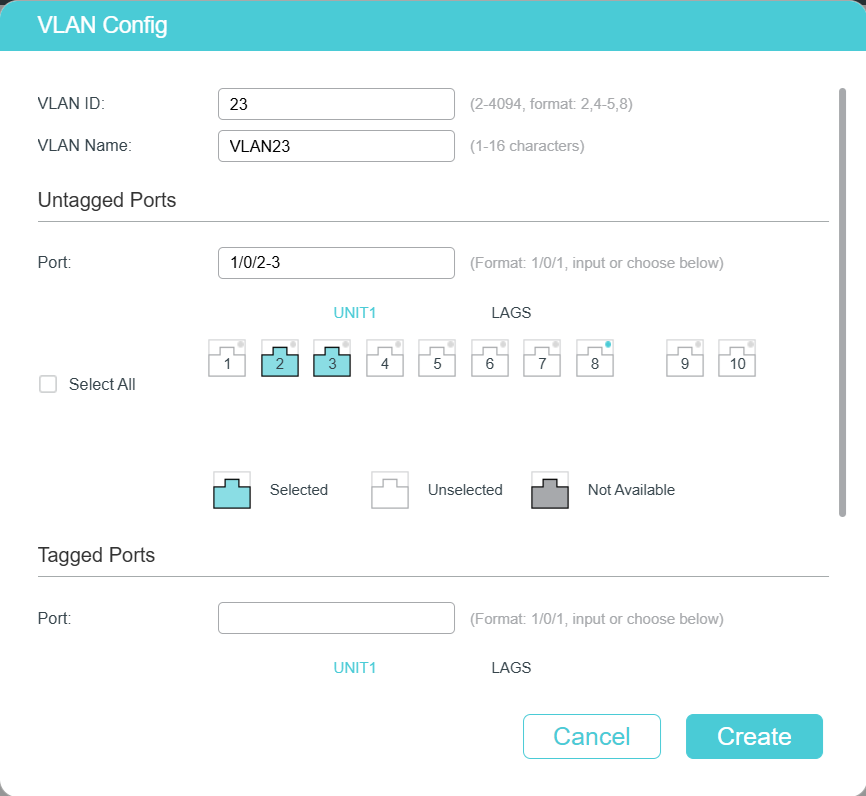

    • Przejdź do L2 FEATURES -> VLAN -> 802.1Q VLAN
      • Kliknij +Add w celu dodania nowego vlan-u o nazwie oraz ID
      • Wprowadź dane zgodne z treścią zadania:
        • VLAN ID: 23
        • VLAN Name: VLAN23
        • Untagged Ports: 23

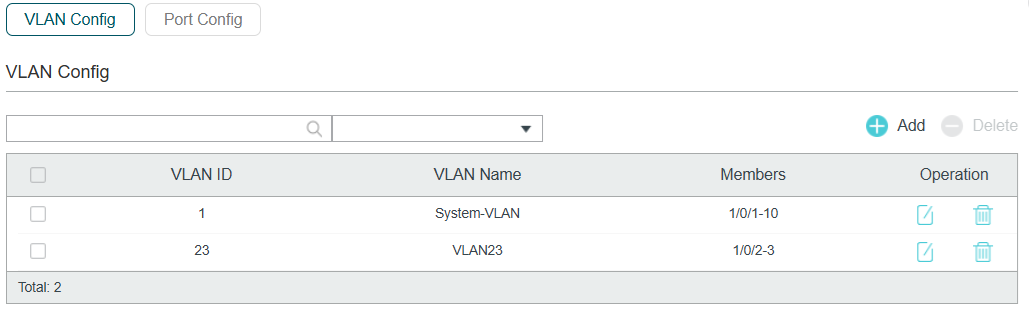

      • Rezultat wstępnej* konfiguracji VLAN-ów

        *Wstępna konfiguracja VLAN-ów (ID, nazwa, przypisanie portów) definiuje jedynie logikę podziału sieci, ale bez ustawienia PVID (Port VLAN ID) dla portów w trybie access, ramki wychodzące z tych portów nie będą poprawnie tagowane (lub usuwane z tagów), co może prowadzić do błędów komunikacji. PVID określa domyślny VLAN dla portów untagged (access), zapewniając, że ruch nieskategoryzowany zostanie przypisany do właściwej domeny broadcastowej.

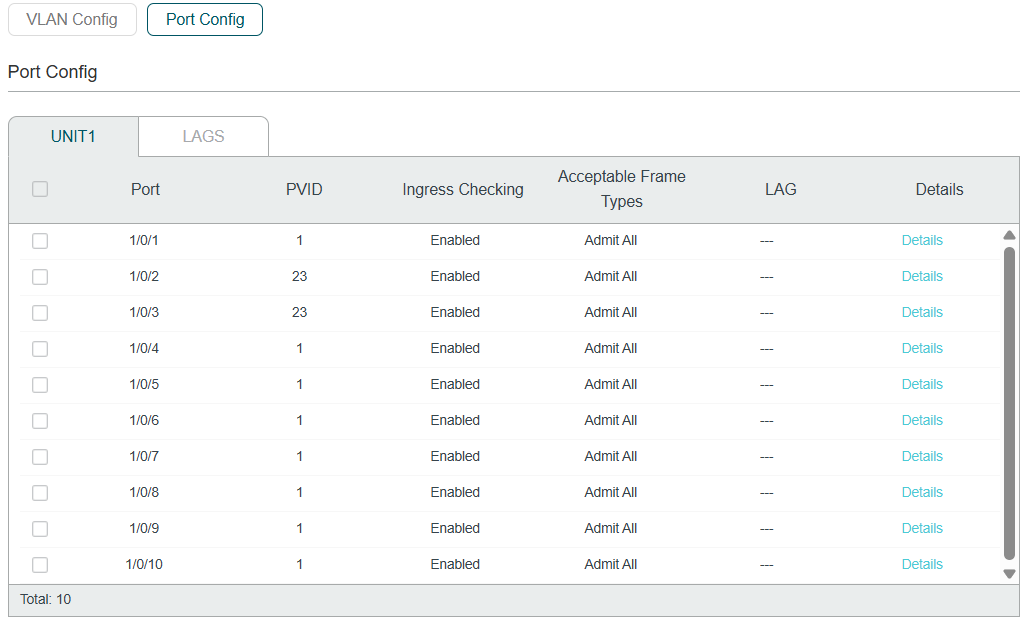

      • Przejdź do konfiguracji PVID (wciśnij przycisk Port Config) i przypisz porty nietagowane do odpowiednich VLAN-ów
  3. Konfiguracja na przykładzie urządzenia TP-LINK SG3210
    • Otwórz przeglądarkę internetową (np. Google Chrome)
    • W pasku adresu wpisz adres 192.168.0.1
    • Wprowadź domyślne dane:
      • username: admin
      • passoword: admin
    • Wprowadź nowe dane:
      • New Password: ZAQ!2wsx
      • Confirm Password: ZAQ!2wsx

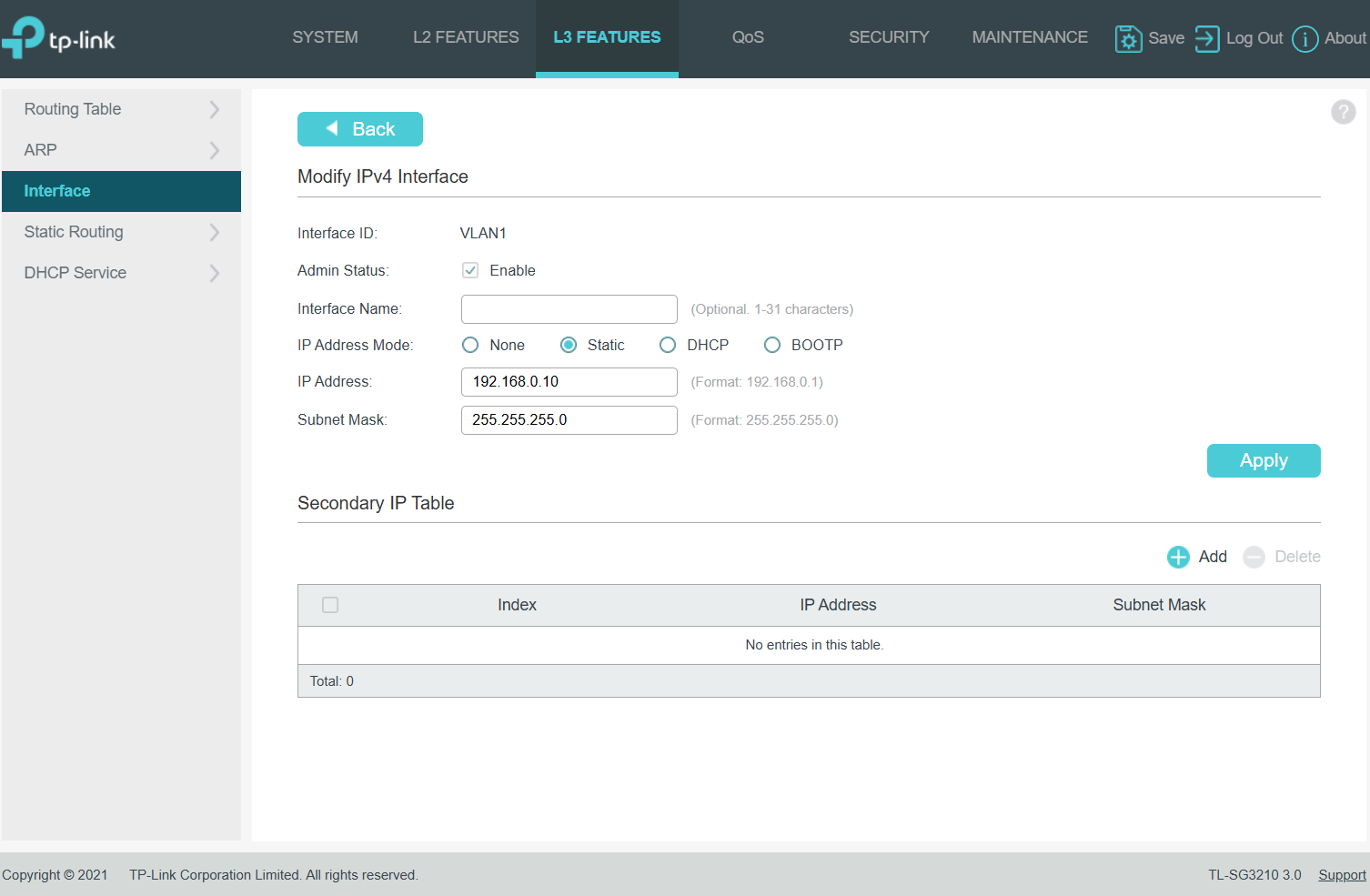

    • Przejdź do L3 FEATURES – >Interface
      • W celu nadania nowego adresu wybierz Edit IPv4 w sekcji Operation
        • IP Address Mode: Static
        • IP Address: 192.168.0.10
        • Subnet Mask: 255.255.255.0
    • W przeglądarce wprowadź nowy adres IP na którym pracuje przełącznik (192.168.0.10)
      • Zaloguj się do przełącznika:
        • Username: admin
        • Password: ZAQ!2wsx

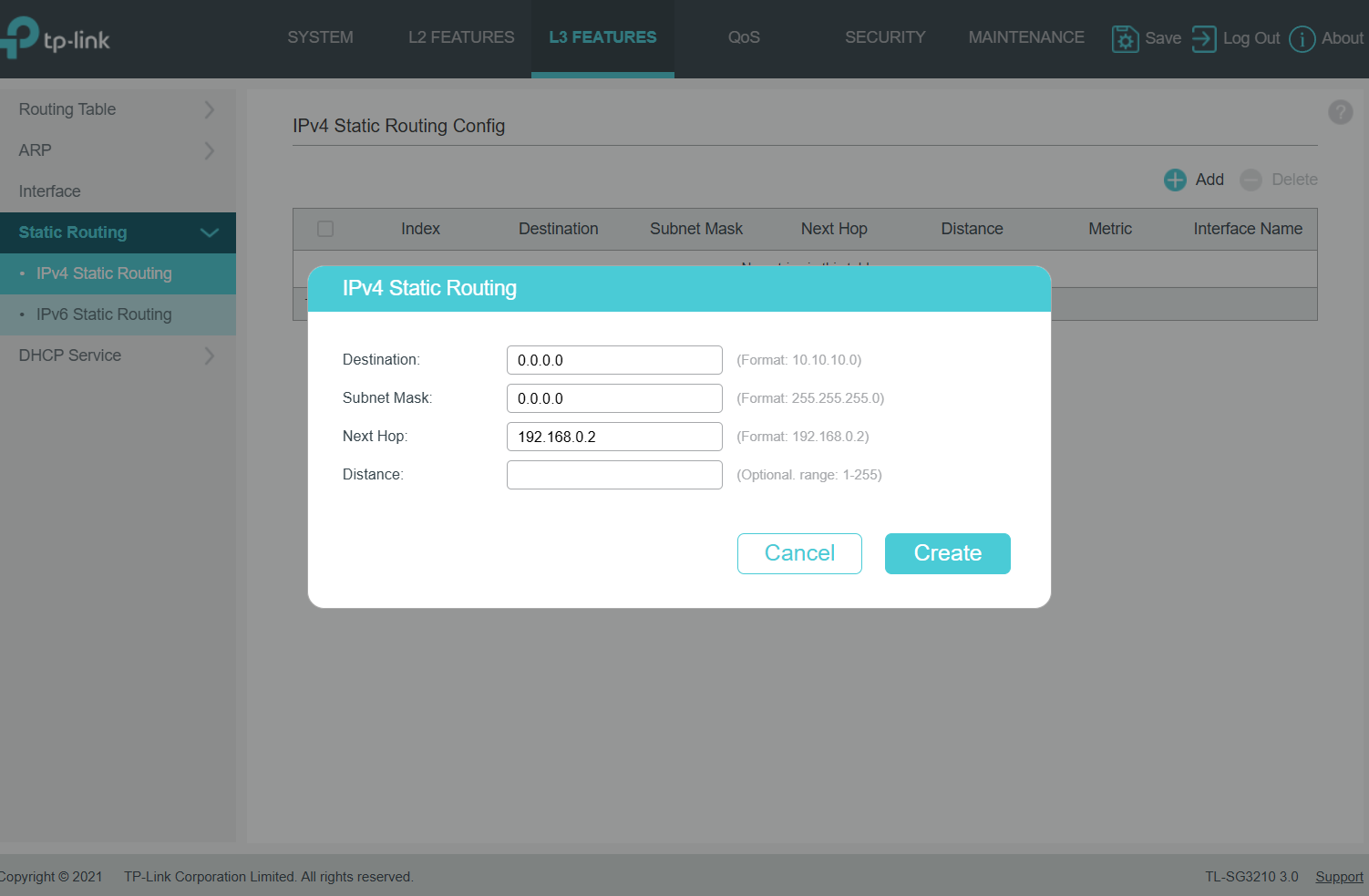

      • Przejdź do L3 FEATURES -> Static Routing
        • kliknij +Add w celu ustawienia bramy domyślnej
        • Destination: 0.0.0.0
        • Subnet Mask: 0.0.0.0
        • Next Hop: 192.168.0.2

          Notacja 0.0.0.0/0 (destination oraz subnet mask) ozacza „wszystkie sieci nieznane w tablicy routingu”, dzięki czemu switch kieruje taki ruch do bramy (192.168.0.2), która ma połączenie z innymi sieciami.

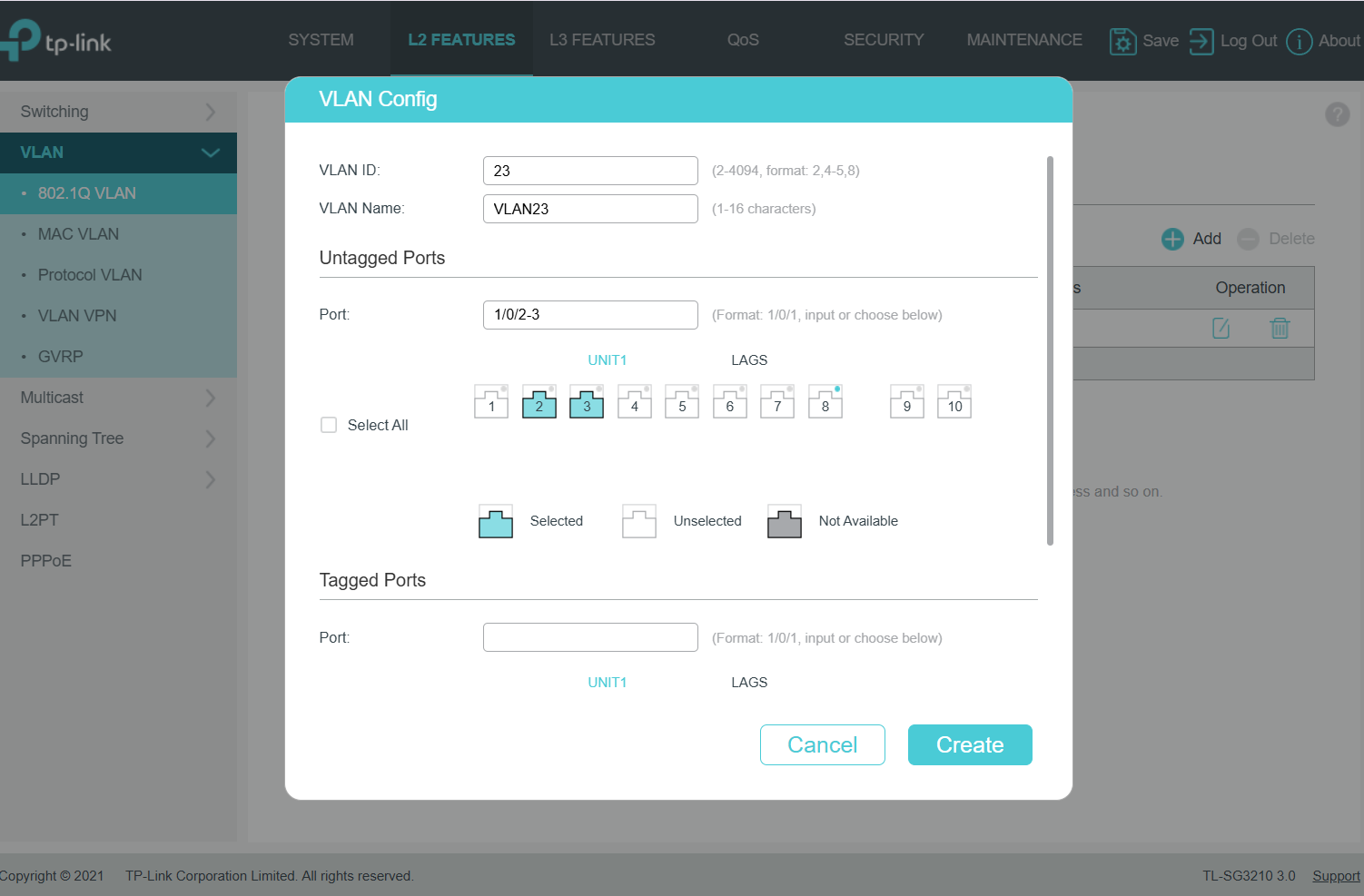

        • Przejdź do L2 FEATURES -> VLAN -> 802.1Q VLAN
          • kliknij +Add w celu dodania nowego vlan-u o nazwie VLAN oraz ID
          • Wprowadź dane zgodne z treścią zadania:
            • VLAN ID: 23
            • VLAN Name: VLAN23
            • Untagged Ports: 2,3

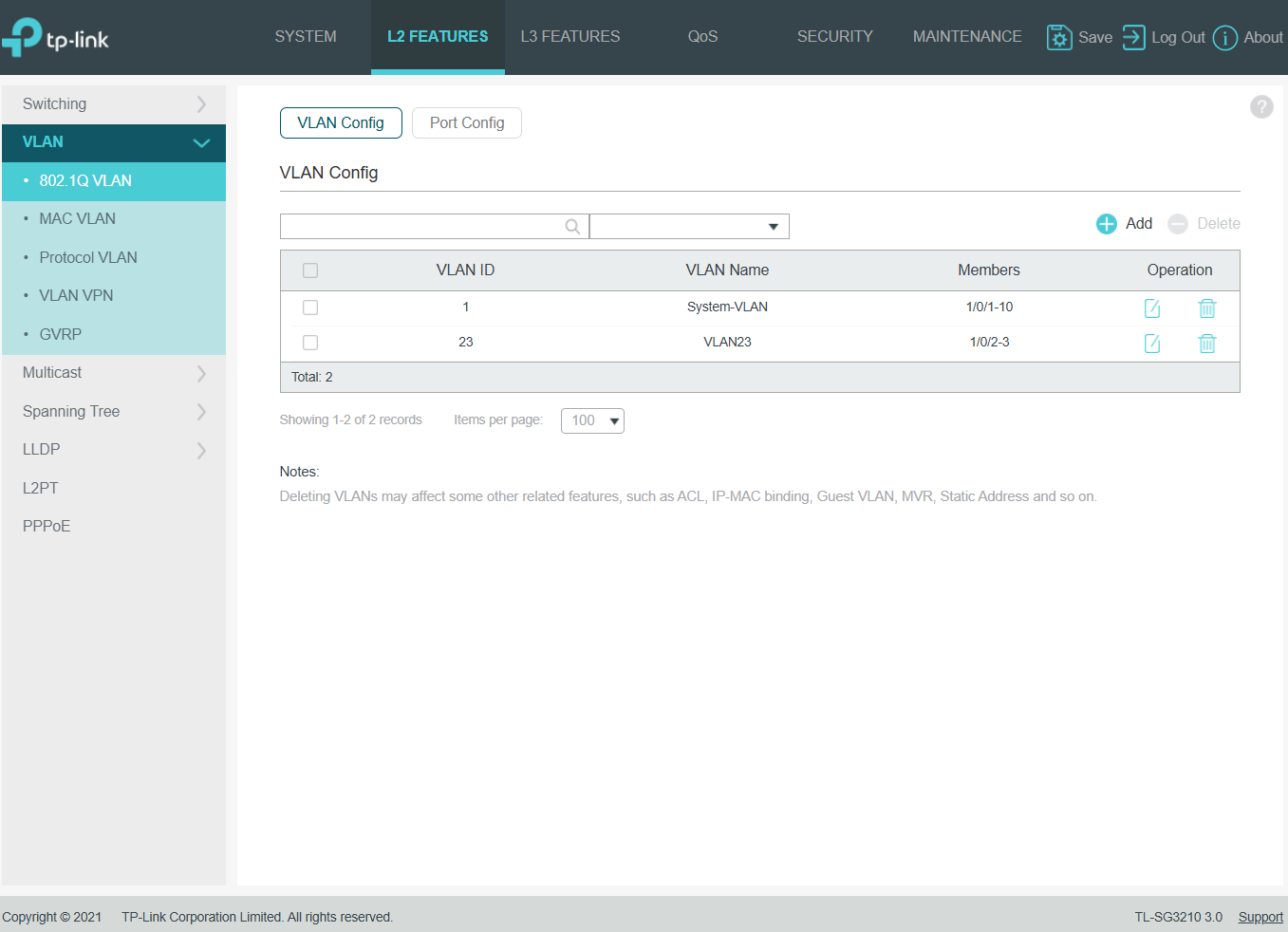

          • Rezultat wstępnej* konfiguracji VLAN-ów

            *Wstępna konfiguracja VLAN-ów (ID, nazwa, przypisanie portów) definiuje jedynie logikę podziału sieci, ale bez ustawienia PVID (Port VLAN ID) dla portów w trybie access, ramki wychodzące z tych portów nie będą poprawnie tagowane (lub usuwane z tagów), co może prowadzić do błędów komunikacji. PVID określa domyślny VLAN dla portów untagged (access), zapewniając, że ruch nieskategoryzowany zostanie przypisany do właściwej domeny broadcastowej.

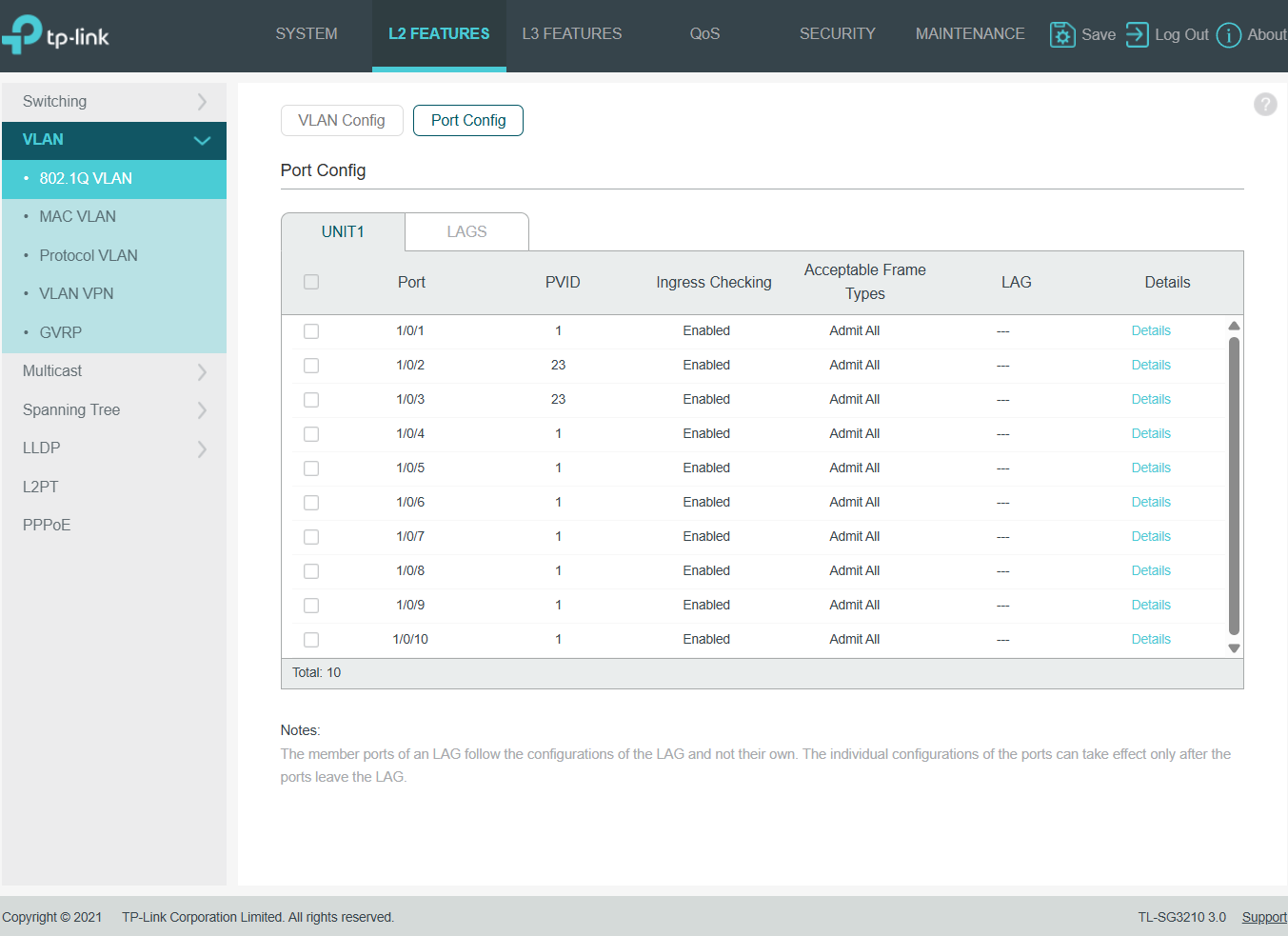

          • Przejdź do konfiguracji PVID (wciśnij przycisk Port Config) i przypisz porty nietagowane do odpowiednich VLAN-ów
