Egzamin INF.02 – Styczeń 2023 – Arkusz 02

Konfiguracja MikroTik

Egzamin INF.02 – Styczeń 2023 – Arkusz 02

Skonfiguruj ruter zgodnie z zaleceniami:
− adres IP interfejsu WAN: 88.88.88.1/30, brama domyślna: 88.88.88.2
− serwer DNS dla interfejsu WAN: 8.8.8.8, drugi serwer DNS: 8.8.4.4, jeśli jest wymagany
− adres IP dla interfejsu LAN: 192.168.0.1/24
− serwer DHCP włączony
− pula serwera DHCP ustawiona na 192.168.0.10 ÷ 192.168.0.20
− ustawiona rezerwacja dla interfejsu sieciowego serwera podłączonego do przełącznika, na adres 192.168.0.15
− ustawiona trasa statyczna dla podsieci 192.168.1.0/24 z dostępem przez bramę 192.168.0.15

  1. Przygotowanie sprzętu
    • Kabel LAN (ruter-komputer)
      • Podłącz jeden koniec do portu ETH2* w ruterze
      • Drugi koniec do karty sieciowej komputera
        * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
    • Weryfikacja ustawień karty sieciowej
      • Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)
        Automatyczna konfiguracja interfejsu sieciowego
  2. Połączenie z ruterem
    • Uruchom program WinBox
    • Włącz Legacy Mode (✓ w zakładce Tools)
    • W Neighbors znajdź swój ruter i kliknij Connect

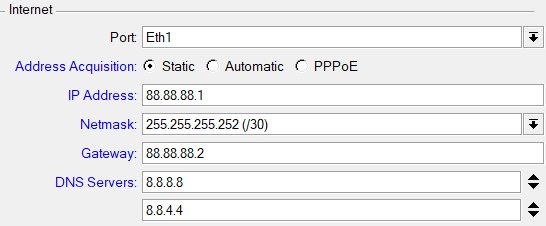

  3. Konfiguracja Interfejsu WAN
    • Przejdź do Quick Set
    • w sekcji Internet:
      • Address Acquisition: Static
      • IP Address: 88.88.88.1
      • Netmask: 255.255.255.252
      • Gateway: 88.88.88.2

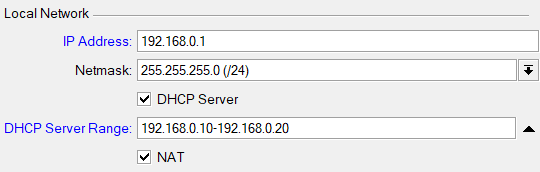

  4. Konfiguracja Interfejsu LAN
    • Przejdź do Quick Set
    • W sekcji Local Network:
      • IP Address: 192.168.0.1
      • Netmask: 255.255.255.0
      • DHCP Server Range: 192.168.0.10-192.168.0.20

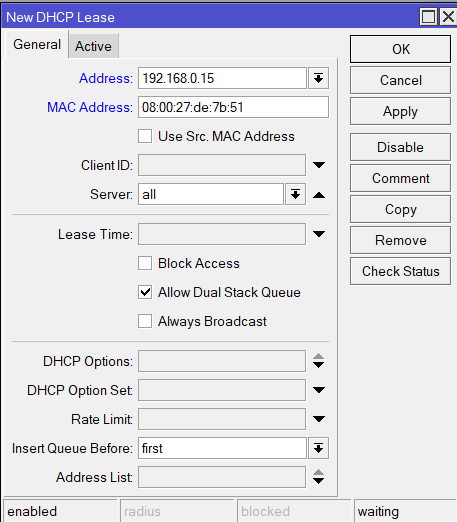

  5. Rezerwacja adresu
    • Przejdź do Leases (IP -> DHCP Server -> Leases)
    • Kliknij aby dodać nową rezerwację
      • Address: 192.168.0.15
      • MAC Address: 08:00:27:de:7b:51*
        Adres MAC urządzenia można sprawdzić za pomocą polecenia ipconfig /all lub w panelu sterowania -> sieć i internet -> Połączenia sieciowe, klikając prawym przyciskiem myszy na interfejsie karty bezprzewodowej -> Stan -> Szczegóły
      • Uzyskany rezultat
  6. Ustawienie trasy statycznej

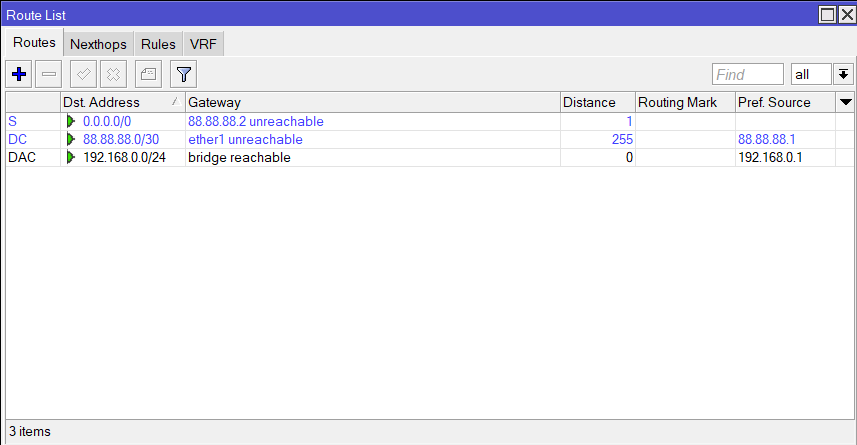

    • Przejdź do IP -> Routes

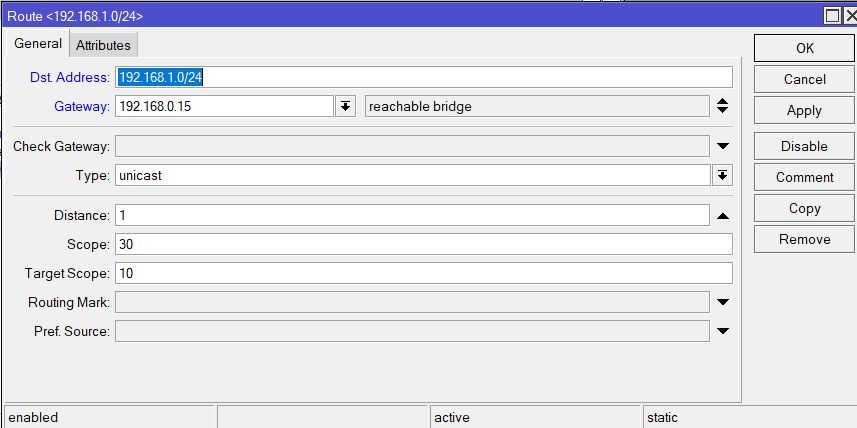

    • Kliknij i wprowadź:
      • Dst. Address *: 192.168.0.1/24
        To pole określa docelową sieć lub adres IP, do której ma kierować ruch router. Wpis 192.168.1.0/24 oznacza całą sieć lokalną o adresacji od 192.168.1.1 do 192.168.1.254.
      • Brama domyślna*: 192.168.0.15
        To adres następnego skoku (next hop), przez który router ma wysłać ruch kierowany do sieci/docelowego adresu zdefiniowanego w Dst. Address
