Egzamin INF.02 – Czerwiec 2023 – Arkusz 04

Skonfiguruj ruter zgodnie z następującymi zaleceniami:
‒ interfejs WAN: adres IP 20.20.20.2/28, brama domyślna 20.20.20.1, serwer DNS 8.8.8.8, drugi serwer DNS 8.8.5.5, jeżeli jest wymagany
‒ interfejs LAN: adres IP 10.0.1.X/24, gdzie X oznacza numer stanowiska egzaminacyjnego
‒ serwer DHCP włączony
‒ konfiguracja serwera DHCP:
‒ ustawiona pula adresowa 10.0.1.15 ÷ 10.0.1.35
‒ serwer DNS: 8.8.8.8
‒ drugi serwer DNS: 8.8.5.5
‒ wykonana rezerwacja adresu IP 10.0.1.30 dla interfejsu sieciowego serwera podłączonego do rutera
‒ punkt dostępowy sieci bezprzewodowej: włączony
‒ konfiguracja sieci bezprzewodowej:
‒ SSID: EgzaminX, gdzie X oznacza numer stanowiska egzaminacyjnego
‒ hasło dostępowe do sieci bezprzewodowej: MojEgzamin-X, gdzie X oznacza numer
stanowiska egzaminacyjnego
‒ zabezpieczenie: WPA2/PSK
‒ numer kanału: 7 (częstotliwość 2442 MHz).

1. Przygotowanie sprzętu
   • Kabel LAN (ruter-komputer)
     • Podłącz jeden koniec do portu ETH2* w ruterze
     • Drugi koniec do karty sieciowej komputera
       * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
   • Weryfikacja ustawień karty sieciowej
     • Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)

2. Połączenie z ruterem
   • Uruchom program WinBox
   • Włącz Legacy Mode (✓ w zakładce Tools)
   • W Neighbors znajdź swój ruter i kliknij Connect

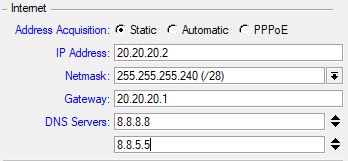

3. Konfiguracja Interfejsu WAN
   • Przejdź do Quick Set
   • w sekcji Internet:
     • Address Acquisition: Static
     • IP Address: 20.20.20.2
     • Netmask: 255.255.255.240
     • Gateway: 20.20.20.1
     • DNS: 8.8.8.8, 8.8.5.5

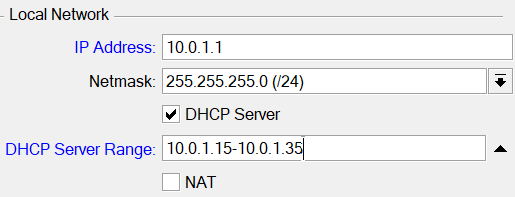

4. Konfiguracja Interfejsu LAN
   • Przejdź do Quick Set
   • W sekcji Local Network:
     • IP Address: 10.0.1.1
     • Netmask: 255.255.255.0
     • DHCP Server Range: 10.0.1.15 – 10.0.1.35

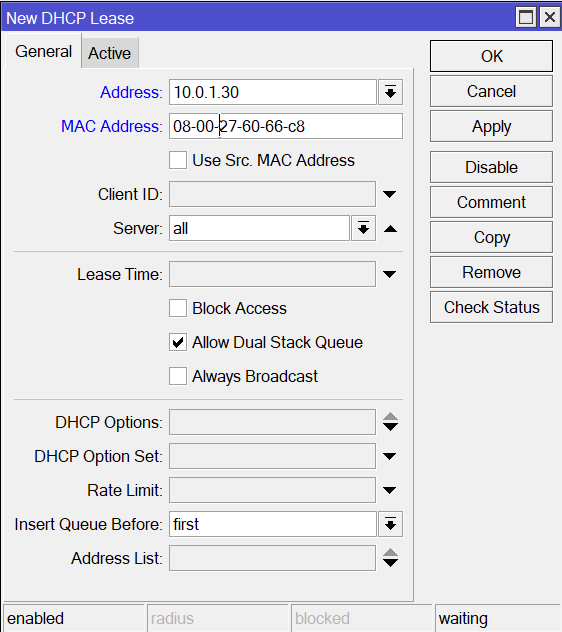

5. Rezerwacja adresu
   • Przejdź do Leases (IP -> DHCP Server -> Leases)

   • Kliknij aby dodać nową rezerwację
     • Address: 10.0.1.30
     • MAC Address: 08-00-27-60-66-C8*
       Adres MAC urządzenia można sprawdzić za pomocą polecenia ipconfig /all lub w panelu sterowania -> sieć i internet -> Połączenia sieciowe, klikając prawym przyciskiem myszy na interfejsie karty bezprzewodowej -> Stan -> Szczegóły

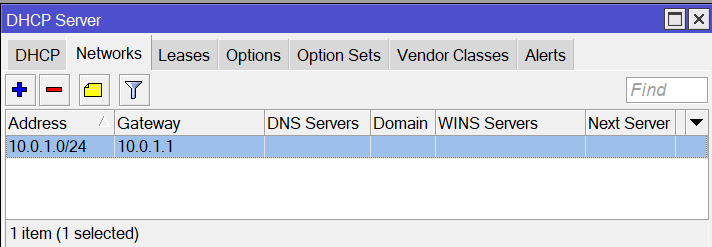

     • Przejdź do IP-> DHCP Server – Network

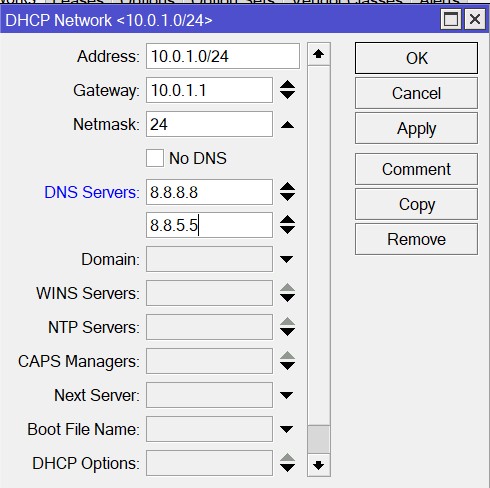

     • Kliknij dwukrotnie lewym przyciskiem myszy na adres sieci w której działa serwer DHCP

     • Podaj adres DNS: 8.8.8.8, 8.8.5.5

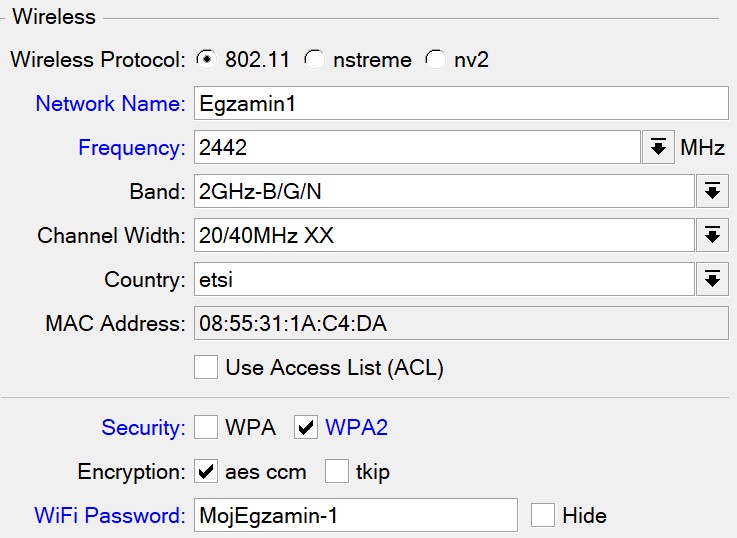

6. Konfiguracja sieci bezprzewodowej
   • Przejdź do Quick Set
   • W sekcji Wireless:
     • Network Name: Egzamin1
     • hasło: MojEgzamin-1
     • Szyfrowanie: WPA2-PSK *
       Mikrotik umożliwia szyfrowanie aes ccm lub tkip. Należy wybrać aes ccm ze względu iż jest to nowoczesny standard szyfrowania, obowiązkowy dla WPA2. TKIP jest to starszy standard obowiązujący w WPA i jest bardziej podatny na ataki.
     • numer kanału: 7 (częstotliwość 2442 MHz)
