Egzamin INF.02 – czerwiec 2024 – Arkusz 1
Skonfiguruj ruter zgodnie z następującymi zaleceniami:
− adres IP interfejsu WAN: 75.75.75.1/16, brama domyślna: 75.75.75.2
− serwer DNS dla interfejsu WAN: 5.5.7.7 oraz drugi serwer DNS: 7.7.5.5, jeśli jest wymagany
− włącz obsługę VLAN 802.1q, jeżeli nie jest domyślnie włączona
− utwórz sieć VLAN o ID=1, jeżeli nie jest domyślnie utworzona
− do sieci VLAN o ID=1 przypisz port LAN* z tagowaniem (tryb trunk)
− ustaw adres IP dla interfejsu VLAN o ID=1: 10.0.0.1/8
− utwórz sieć VLAN o ID=2
− do sieci VLAN o ID=2 przypisz port LAN* z tagowaniem (tryb trunk)
− ustaw adres IP dla interfejsu VLAN o ID=2: 172.16.0.1/16
− utwórz sieć VLAN o ID=3
− do sieci VLAN o ID=3 przypisz port LAN* z tagowaniem (tryb trunk)
− ustaw adres IP dla interfejsu VLAN o ID=3: 192.168. 0.1/24
− wyłącz serwer DHCP
− włącz ruting miedzy sieciami VLAN, jeżeli nie jest domyślnie włączony.
W przypadku, gdy urządzenie zawiera więcej niż jeden port LAN, należy przypisać port LAN2. Ruter pracuje na ustawieniach fabrycznych zgodnie z dokumentacją, która jest dostępna w folderze RUTER na nośniku opisanym DOKUMENTACJA/PROGRAMY. Jeżeli ruter wymaga zmiany hasła, ustaw je zgodnie z wymogami urządzenia.
- Przygotowanie sprzętu
- Kabel LAN (ruter-komputer)
- Podłącz jeden koniec do portu ETH2* w ruterze
- Drugi koniec do karty sieciowej komputera
* W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
- Weryfikacja ustawień karty sieciowej
- Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)
- Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)
- Kabel LAN (ruter-komputer)
- Połączenie z ruterem
- Uruchom program WinBox
- Włącz Legacy Mode (✓ w zakładce Tools)
- W Neighbors znajdź swój ruter i kliknij Connect
- Konfiguracja Interfejsu WAN
- Przejdź do Quick Set

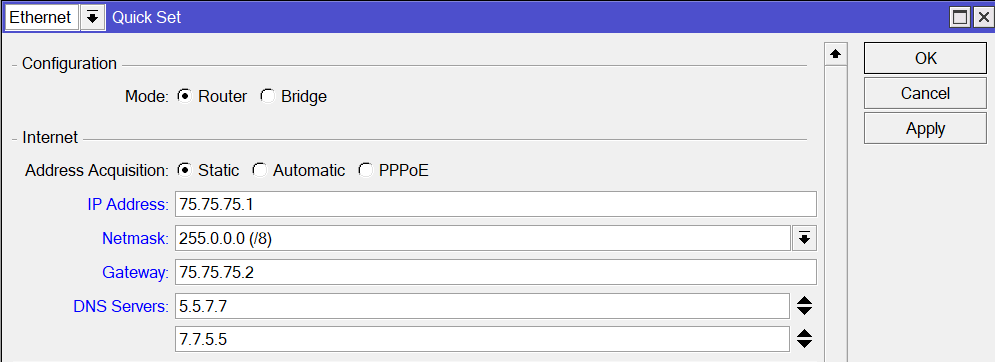

- W sekcji Internet:
- IP Address: 75.75.75.1/8
- Gateway: 75.75.75.2
- DNS: 5.5.7.7, 7.7.5.5
- Konfiguracja Interfejsów VLAN

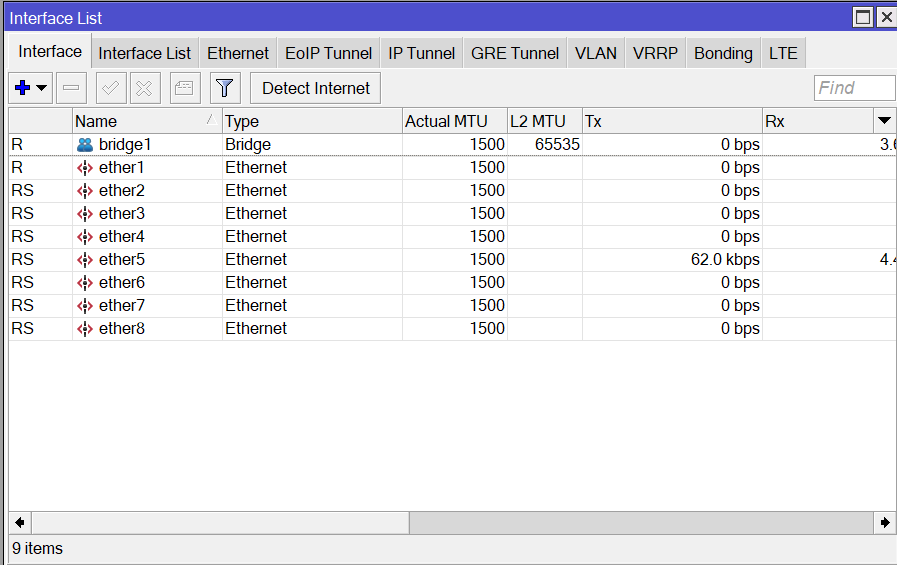

- Przejdź do Interfaces
- Następnie kliknij Plus i wybierz opcję VLAN

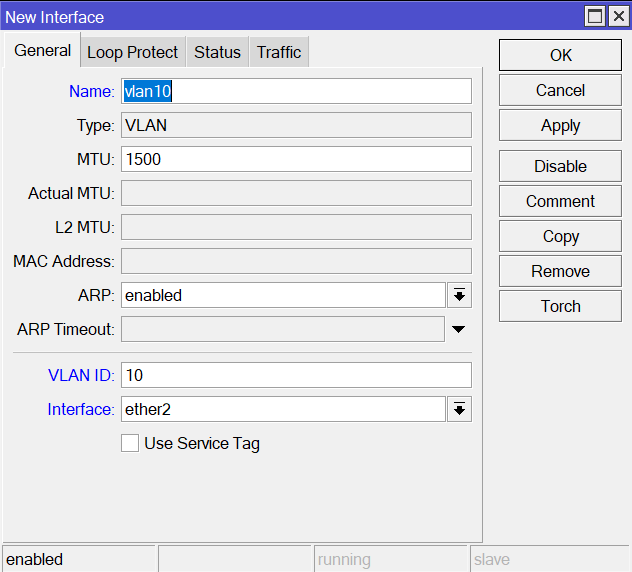

- Wprowadzamy dany:
- Name: VLAN10*
- VLAN ID: 10*
- Interface: ether2
* W przypadku sprzętu posiadanego przez nasz ośrodek egzaminacyjny, nie jesteśmy w stanie modyfikować VLAN1 na przełączniku, dlatego należy zgłosić taki fakt do przewodniczącego egzaminu i poprosić Egzaminatora o podanie nowego ID dla VLAN1
- W podobny sposób postępujemy z VLAN2 oraz VLAN 3

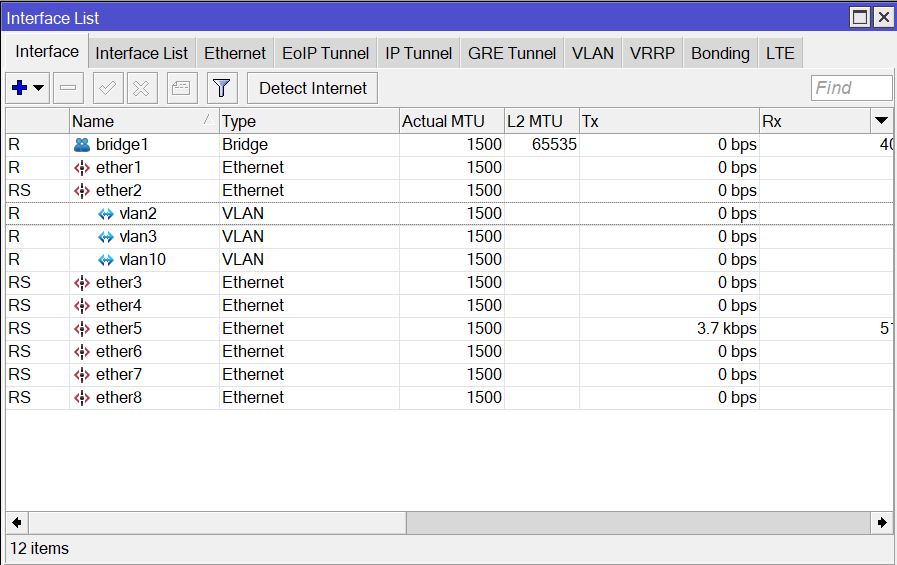

- Efekt końcowy, który powinniśmy uzyskać po dodaniu wszystkich VLAN-ów
- Przejdź do Interfaces
- Przygotowanie Bridge
- Przejdź do Bridge

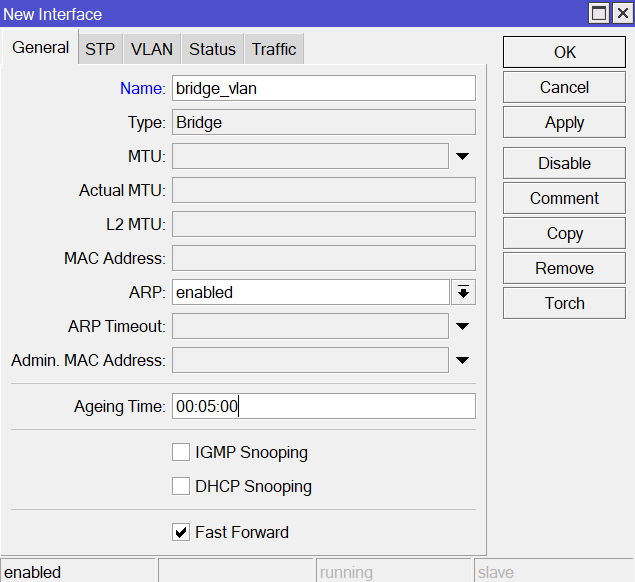

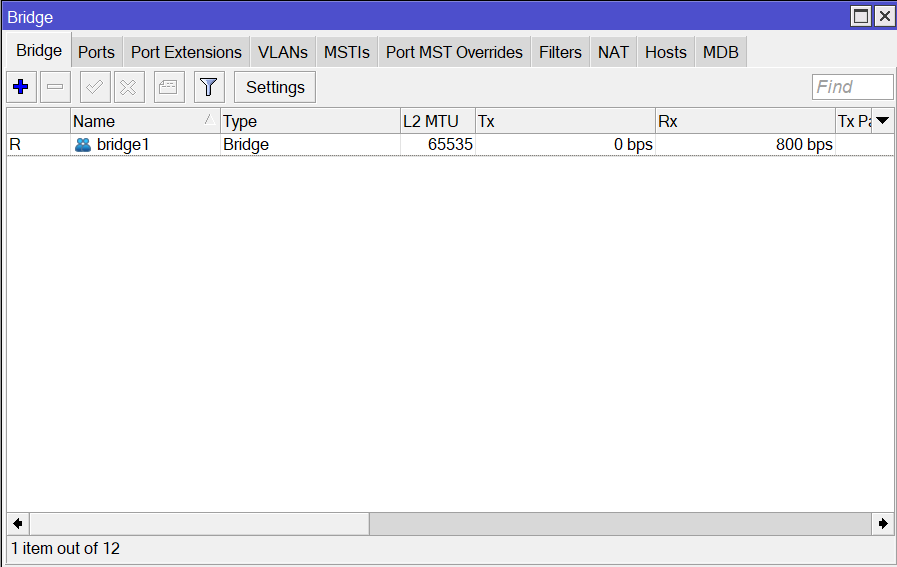

- Klikamy + i w polu Name wspisujemy Bridge_vlan (nazwa może być dowolna, ale w celu łatwiejszej identyfikacji za co odpowiada, warto wprowadzić informację VLAN)

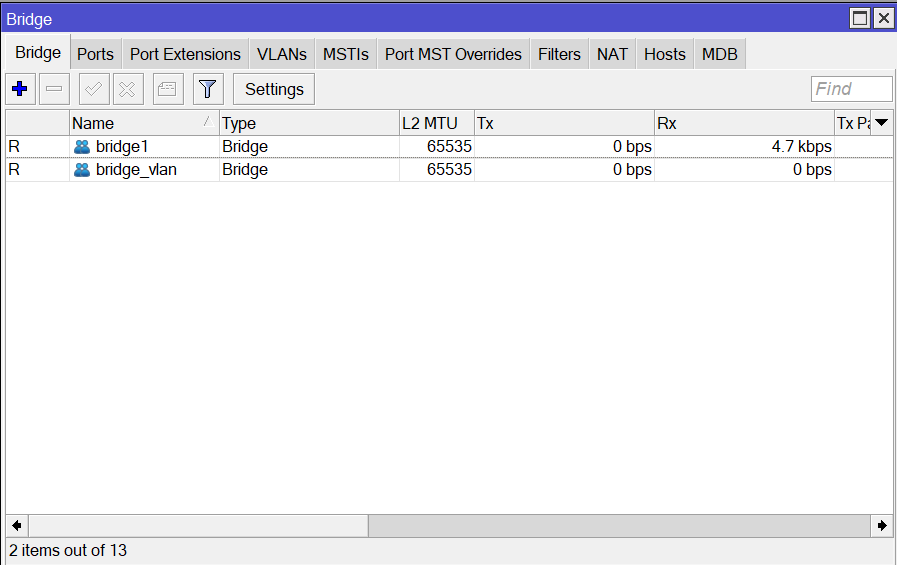

- W rezultacie powinniśmy uzyskać dwa VLAN-y

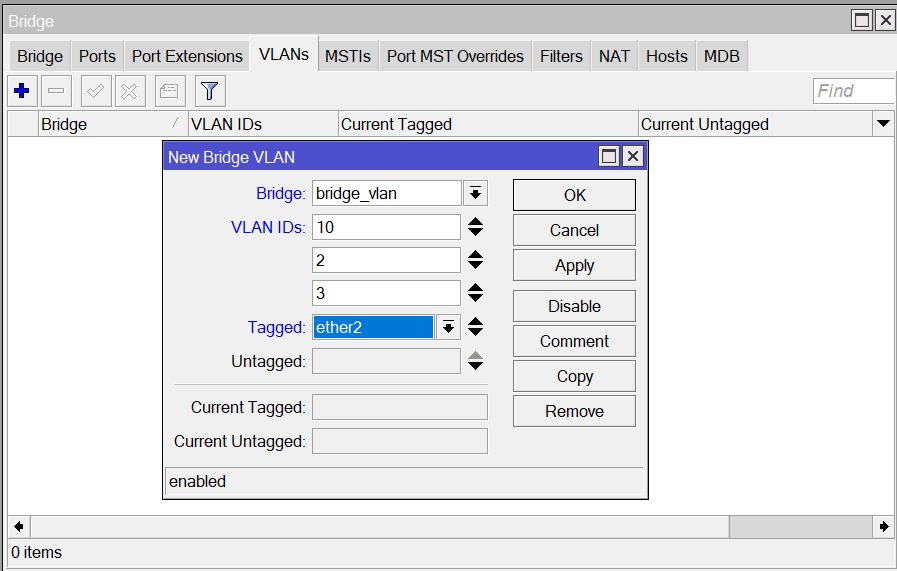

- Przechodzimy do zakładki VLANs i przypisujemy port LAN2 (w naszym przypadku ether2) jako port tagowany (trunked) dla odpowiednich VLAN-ów poprzez kliknięcie +
- Przejdź do Bridge
- Ustawienie adresów IP dla VLAN-ów

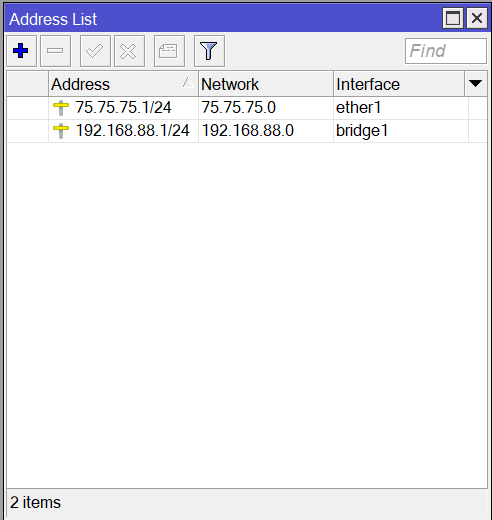

- Przejdź do IP -> Addresses

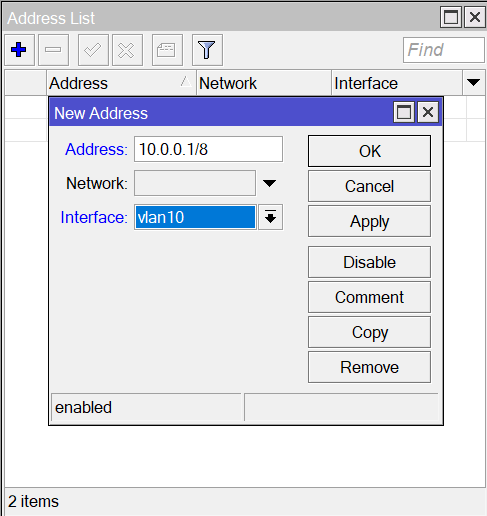

- Ustawiamy adres IP 10.0.0./8 dla VLAN10

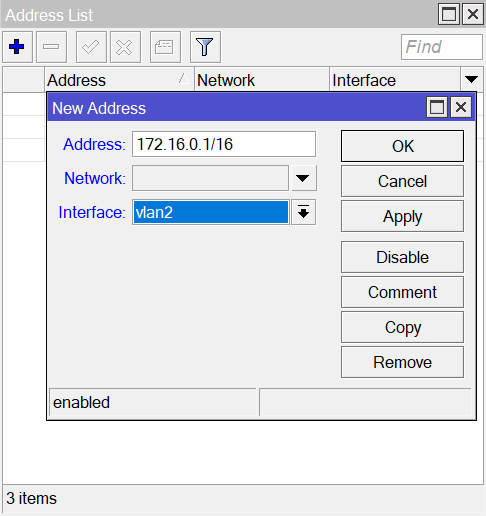

- Ustawiamy adres IP 172.16.0.1/16 dla VLAN2
- Ustawiamy adres IP 192.168.0.1/24 dla VLAN3

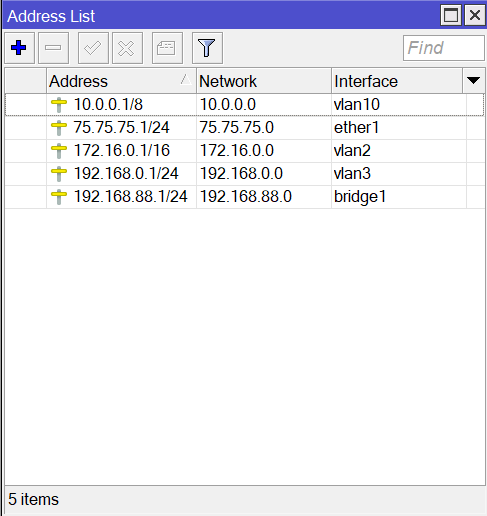

- Uzyskamy rezultat
- Przejdź do IP -> Addresses
- Konfiguracja routingu pomiędzy sieciami VLAN
- Przejdź do IP -> Routes

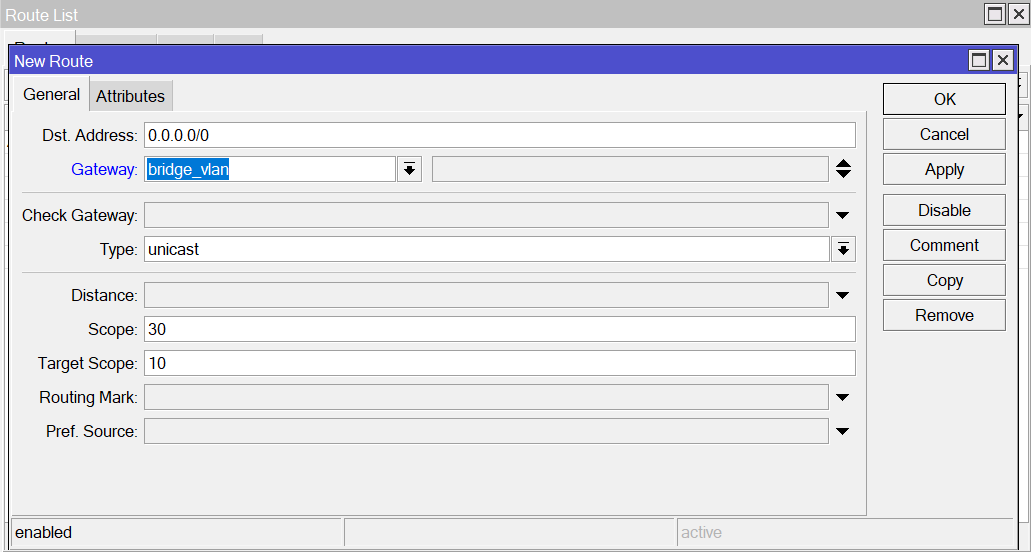

- Dodajmy nową trasę statyczną pomiędzy VLAN-ami wskazując port ETH2 (ether2) jako gateway (bramę domyślną).

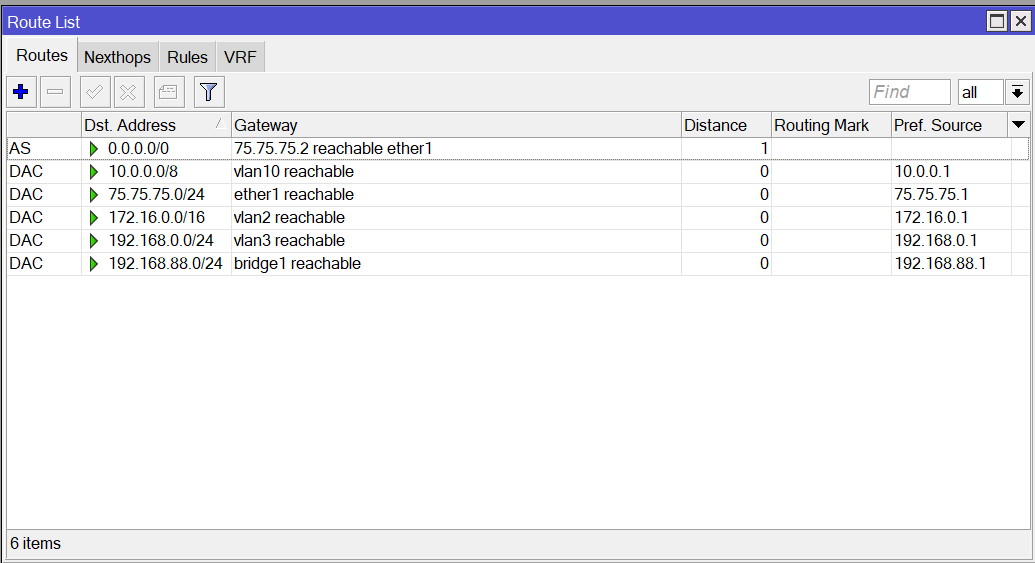

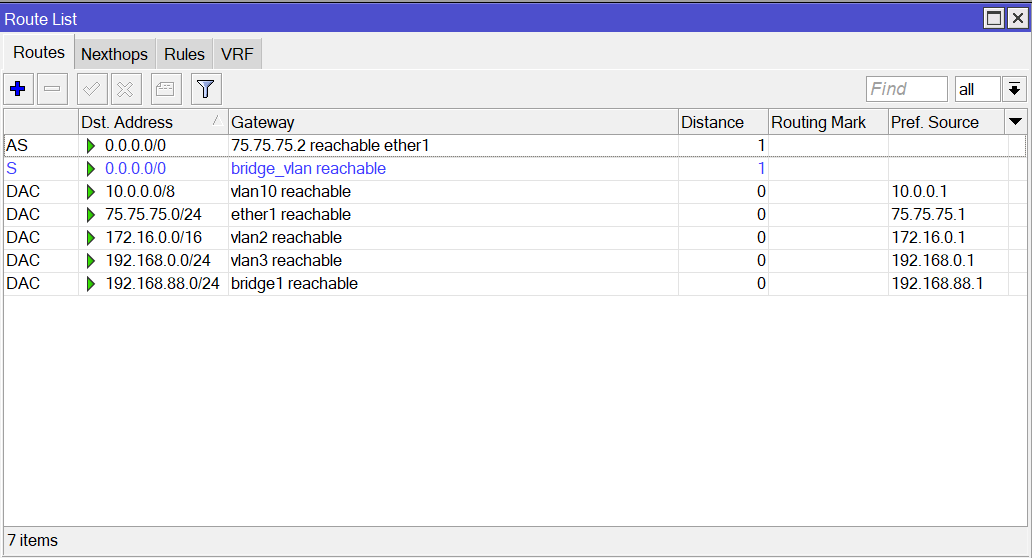

- Rezultat
- Przejdź do IP -> Routes
