Egzamin INF.02 – Styczeń 2024 – Arkusz 01

Skonfiguruj ruter zgodnie z następującymi zaleceniami:
‒ adres IP dla interfejsu LAN: 172.31.0.1/24
‒ serwer DHCP: wyłączony
‒ adres IP interfejsu WAN: pierwszy dostępny adres hosta w podsieci 72.16.31.0/26; brama domyślna: ostatni dostępny adres hosta w podsieci 72.16.31.0/26
‒ serwer DNS dla interfejsu WAN: 6.6.9.9 oraz drugi serwer DNS: 4.4.7.7, jeśli jest wymagany

1. Przygotowanie sprzętu
   • Kabel LAN (ruter-komputer)
     • Podłącz jeden koniec do portu ETH2* w ruterze
     • Drugi koniec do karty sieciowej komputera
       * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
   • Weryfikacja ustawień karty sieciowej
     • Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)

2. Połączenie z ruterem
   • Uruchom program WinBox
   • Włącz Legacy Mode (✓ w zakładce Tools)
   • W Neighbors znajdź swój ruter i kliknij Connect

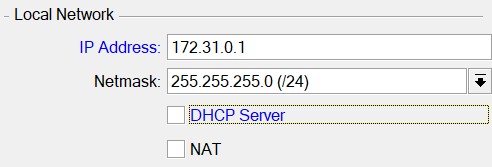

3. Konfiguracja Interfejsu LAN
   • Przejdź do Quick Set
   • W sekcji Local Network:
     • IP Address: 172.31.0.1
     • Netmask: 255.255.255.0
     • DHCP: wyłączony

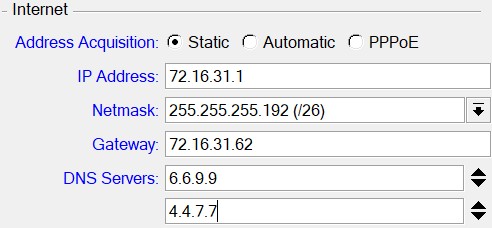

4. Konfiguracja Interfejsu WAN
   • Przejdź do Quick Set
   • w sekcji Internet:
     • Address Acquisition: Static
     • IP Address: 72.16.31.1*
       * Dlaczego? Dlatego, że jest to pierwszy adres po adresie sieci (72.16.31.0), który może być przypisany do urządzenia.
     • Netmask: 255.255.255.192
     • Gateway: 72.16.31.62*
       *Dlaczego? Adres 72.16.31.63 jest adresem rozgłoszeniowym – nie może być bramą, natomiast adres 72.16.31.62 to ostatni adres, który może być przypisany do urządzenia.
     • DNS: 6.6.9.9, 4.4.7.7
