Egzamin INF.02 – Styczeń 2024 – Arkusz 02

Skonfiguruj ruter zgodnie z zaleceniami:
‒ adres IP dla interfejsu LAN: 192.168.10.1/25
‒ adres IP dla interfejsu WAN: 100.100.100.1/26 oraz brama domyślna 100.100.100.2
‒ serwer DNS dla interfejsu WAN: 5.4.3.2 oraz drugi serwer DNS: 2.3.4.5, jeśli jest wymagany
‒ serwer DHCP włączony z zakresem dzierżawionych adresów: 192.168.10.10 ÷ 192.168.10.20
‒ zarezerwowany dla stacji roboczej adres IP: 192.168.10.13/25

1. Przygotowanie sprzętu
   • Kabel LAN (ruter-komputer)
     • Podłącz jeden koniec do portu ETH2* w ruterze
     • Drugi koniec do karty sieciowej komputera
       * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
   • Weryfikacja ustawień karty sieciowej
     • Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)

2. Połączenie z ruterem
   • Uruchom program WinBox
   • Włącz Legacy Mode (✓ w zakładce Tools)
   • W Neighbors znajdź swój ruter i kliknij Connect

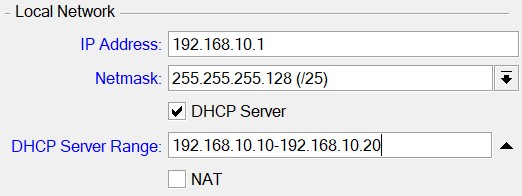

3. Konfiguracja Interfejsu LAN
   • Przejdź do Quick Set
   • W sekcji Local Network:
     • IP Address: 192.168.10.1
     • Netmask: 255.255.255.128
     • DHCP Server Range: 192.168.10.10 – 192.168.10.20

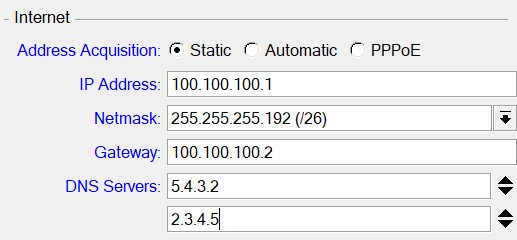

4. Konfiguracja Interfejsu WAN
   • Przejdź do Quick Set
   • w sekcji Internet:
     • Address Acquisition: Static
     • IP Address: 100.100.100.1
     • Netmask: 255.255.255.192
     • Gateway: 100.100.100.2
     • DNS: 5.4.3.2, 2.3.4.5

5. Rezerwacja adresu

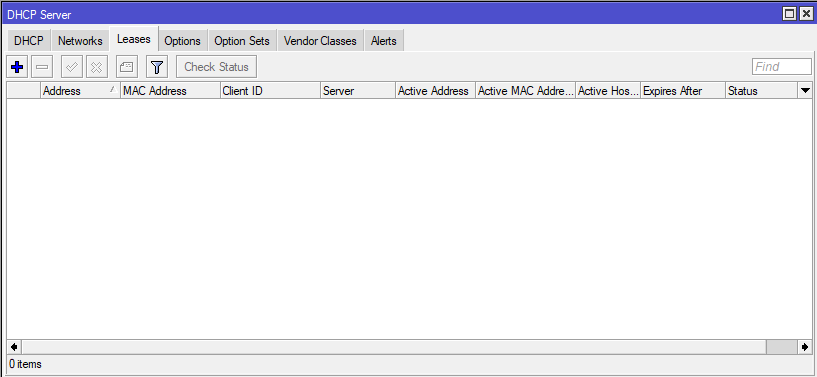

   • Przejdź do Leases (IP -> DHCP Server -> Leases)

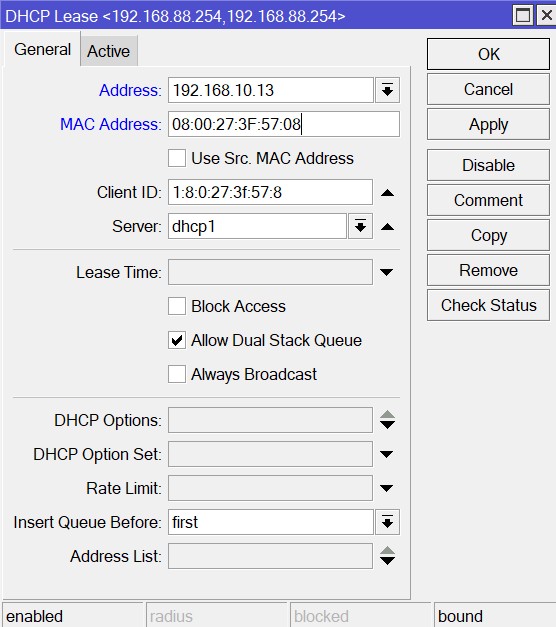

   • Kliknij aby dodać nową rezerwację
     • Address: 192.168.10.13
     • MAC Address: 08-00-27-3F-57-08*
       Adres MAC urządzenia można sprawdzić za pomocą polecenia ipconfig /all lub w panelu sterowania -> sieć i internet -> Połączenia sieciowe, klikając prawym przyciskiem myszy na interfejsie karty bezprzewodowej -> Stan -> Szczegóły
