Egzamin INF.07 – Styczeń 2025 – Arkusz 1

Witajcie! 👋 Poniżej znajdziecie szczegółowe rozwiązanie arkusza egzaminacyjnego z kwalifikacji INF.07, przedstawione w formie przejrzystych instrukcji krok po kroku wraz ze zrzutami ekranu. 🖥️🔍

Dzięki temu materiałowi:
✔️ Zobaczycie konkretne działania na ekranie,
✔️ Łatwo prześledzicie kolejne etapy konfiguracji,
✔️ Unikniecie błędów i zrozumiecie kluczowe zagadnienia.

Gotowi? Zaczynamy! 🚀

Zadanie 1. Konfiguracja rutera z Wi-Fi
1.Adres LAN : 192.168.200.1/24
2.Adres WAN: konfiguracja automatyczna

1. Przygotowanie sprzętu
   • Kabel LAN (ruter-komputer)
     • Podłącz jeden koniec do portu ETH2* w ruterze
     • Drugi koniec do karty sieciowej komputera
       * W ruterze MikroTik port ETH1 odpowiada za połączenie z Internetem, czyli WAN, dlatego aby mieć dostęp do urządzenia z sieci lokalnej powinniśmy podłączać kabel do portu LAN, w tym przypadku w zadaniu wskazany jest port LAN2
   • Weryfikacja ustawień karty sieciowej
     • Upewnij się, że karta ma automatyczne pobieranie IP (DHCP)

2. Połączenie z ruterem
   • Uruchom program WinBox
   • Włącz Legacy Mode (✓ w zakładce Tools)
   • W Neighbors znajdź swój ruter i kliknij Connect

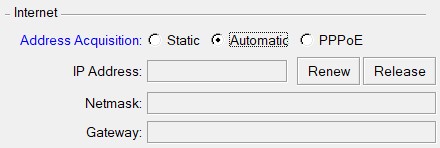

3. Konfiguracja Interfejsu WAN
   • Przejdź do Quick Set
   • W sekcji Internet w pozycji Address Acquisition zaznacz opcję Automatic
   •
4. Konfiguracja Interfejsu LAN
   • Przejdź do Quick Set
   • W sekcji Local Network:
     • IP Address: 192.168.200.1
     • Netmask: 255.255.255.0
   •

• Zadanie 2: Konfiguracja przełącznika nr 1 (TP-Link T1500)
  • Adres IP: 192.168.200.2/24
  • Brama domyślna: 192.168.200.1
  • Utworzona sieć VLAN o ID = 40 (VLAN zarządzalny)
  • Utworzona sieć VLAN = 20
  • Port 2, 4 przypisany do sieci VLAN o ID = 40
  • Port 3 przypisany do sieci VLAN o ID = 20
  • Port 1 przypisany do sieci VLAN ID = 40 i VLAN ID = 20
  • Tylko konfiguracja portu 1 ma umożliwiać przesyłanie ramek ze znaczkiem trunk
  • Pozostałe porty przypisane do domyślnej sieci VLAN

1. Przygotowanie stacji roboczej do konfiguracja przełącznika nr 1 TP-Link T1500

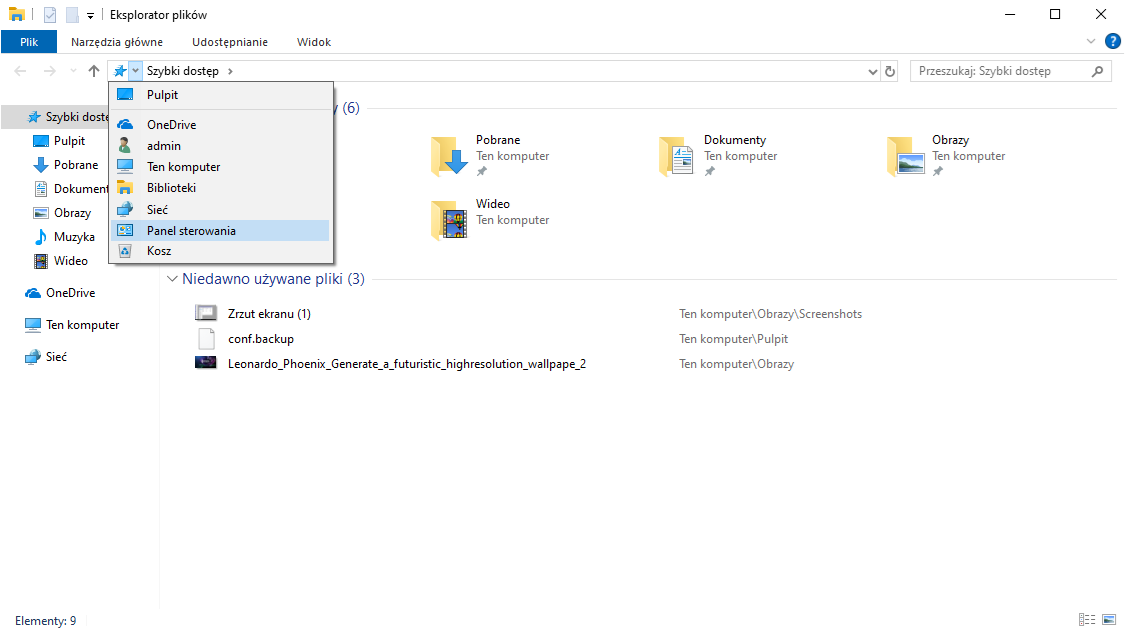

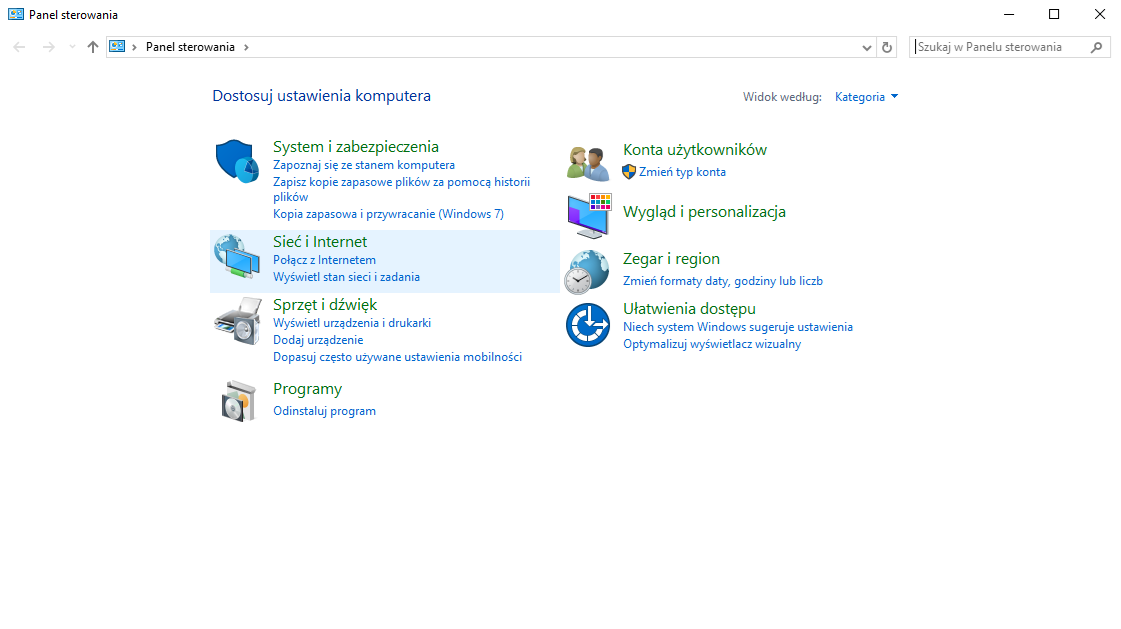

   • Otwórz Eksplorator Plików i przejdź do Panel Sterowania

   • Wybierz Sieć i Internet

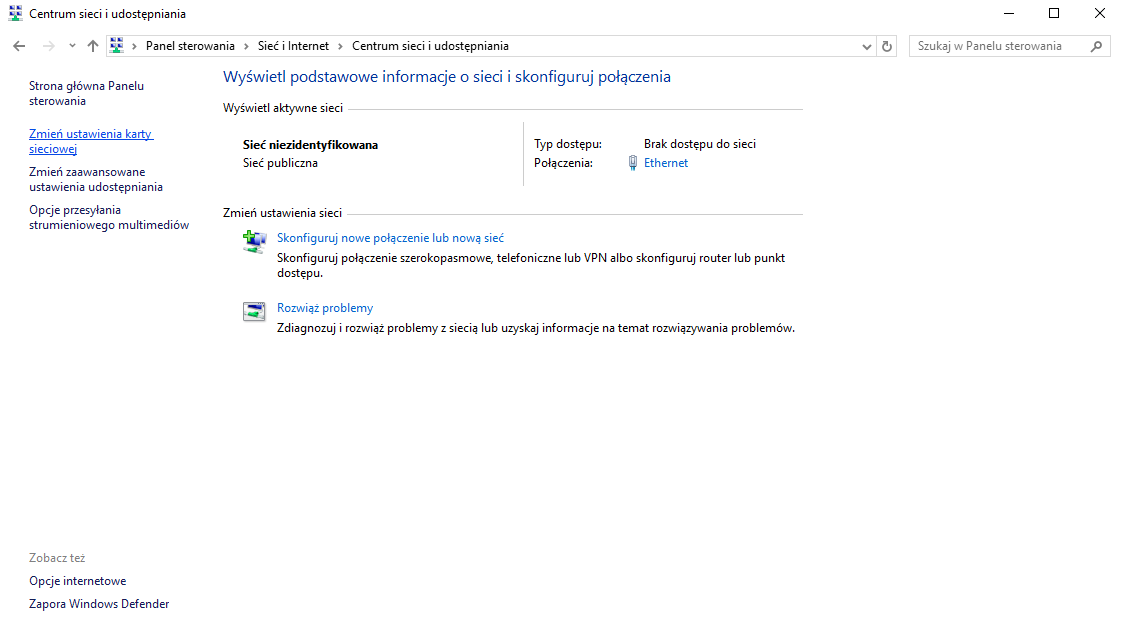

   • Następnie Centrum sieci i udostępniania

   • Wybieramy Zmień ustawienia karty sieciowej

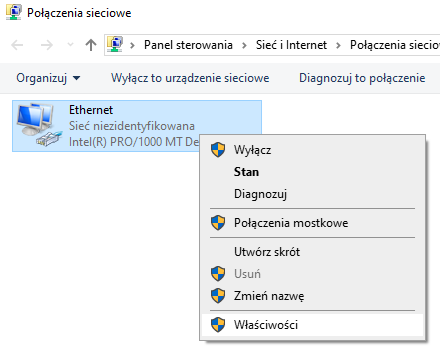

   • Kliknij prawym przyciskiem myszy na interfejsie sieciowym podłączonym do przełącznika i wybierz opcję Właściwości

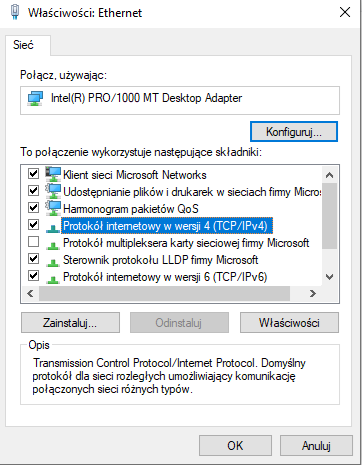

   • Wybierz Protokół internetowy w wersji 4 (TCP/IPv4)

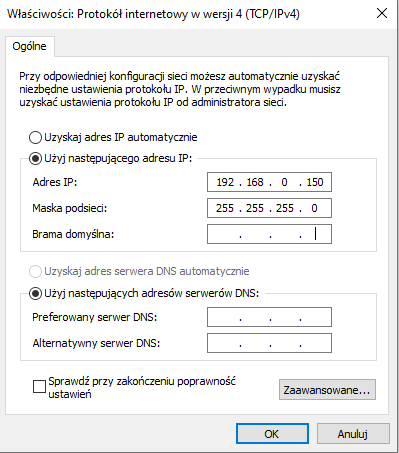

   • Ustaw dowolny adres IP będący w tej samej sieci co przełącznik (np. 192.168.0.150/24)

   • Potwierdź OK
   • Ponownie potwierdź OK
   • W razie konieczności wyłącz i włącz interfejs sieciowy

1. Konfiguracja Przełącznika nr 1 TP-Link T1500G-10MPS
   • Otwórz przeglądarkę internetową (np. Google Chrome)
   • W pasku adresu wpisz adres 192.168.0.1

   • Wprowadź domyślne dane:
     • username: admin
     • passoword: admin

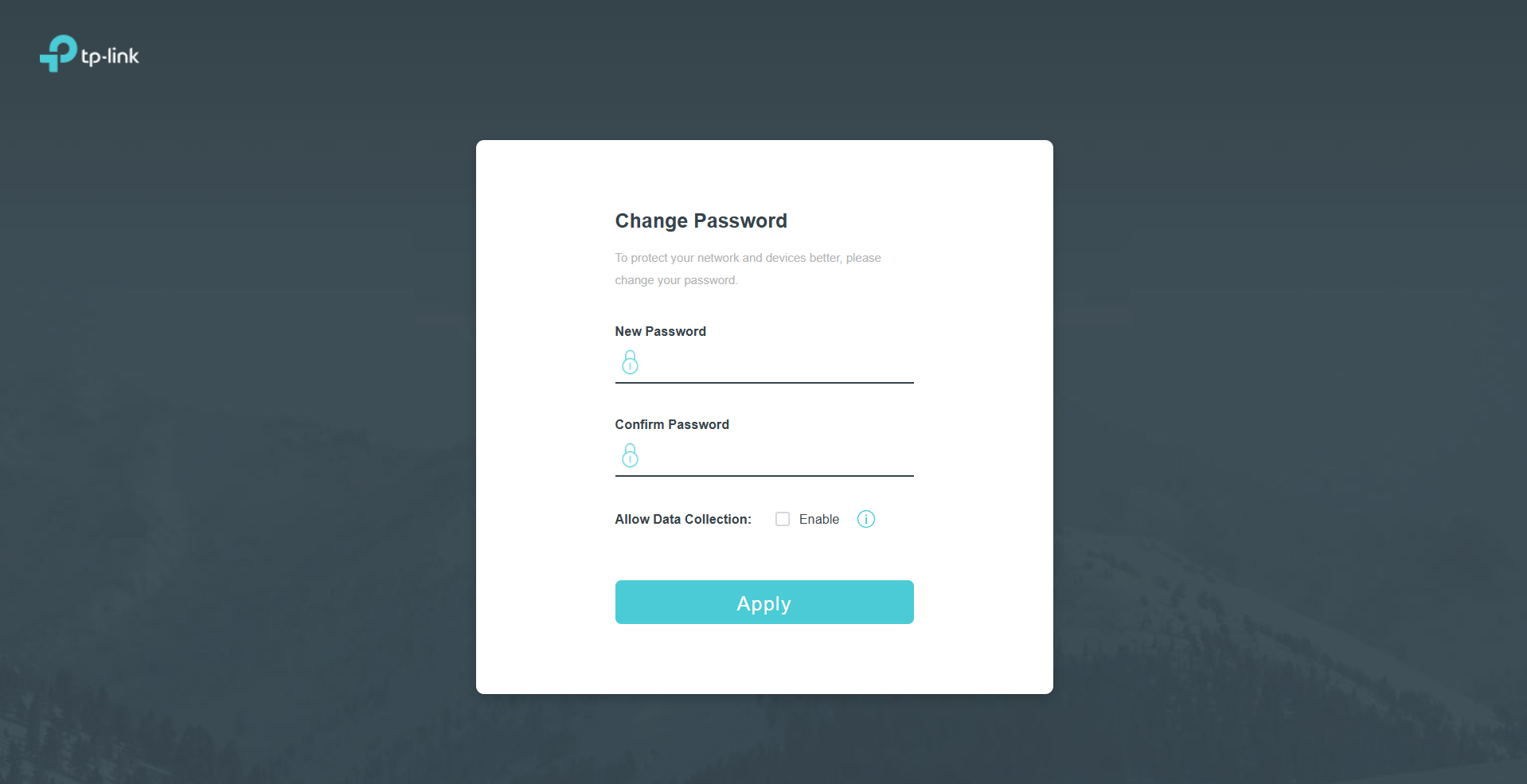

   • Wprowadź nowe dane:
     • New Password: ZAQ!2wsx
     • Confirm Password: ZAQ!2wsx

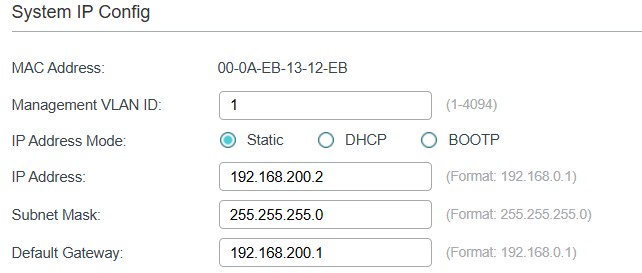

   • Przejdź do System – > System Info -> System IP:
     • IP Address: 192.168.200.2
     • Subnet Mask: 255.255.255.0
     • Default Gateway: 192.168.200.1

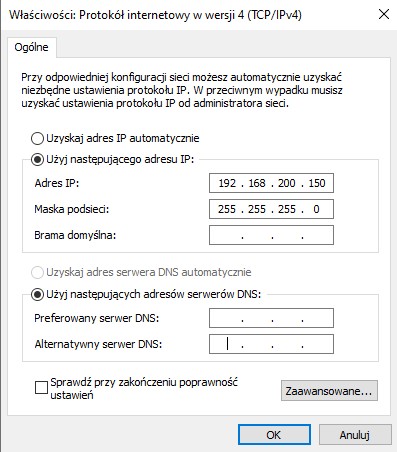

   • Zmień ustawienia karty sieciowej w stacji roboczej:
     • Adres IP: 192.168.200.150
     • Maska: 255.255.255.0

   • W przeglądarce wprowadź nowy adres IP na którym pracuje przełącznik (192.168.200.2)

   • Zaloguj się do przełącznika:
     • Username: admin
     • Password: ZAQ!2wsx

   • Przejdź do L2 FEATURES -> VLAN -> 802.1Q VLAN
     • Kliknij +Add w celu dodania nowego vlan-u o nazwie oraz ID

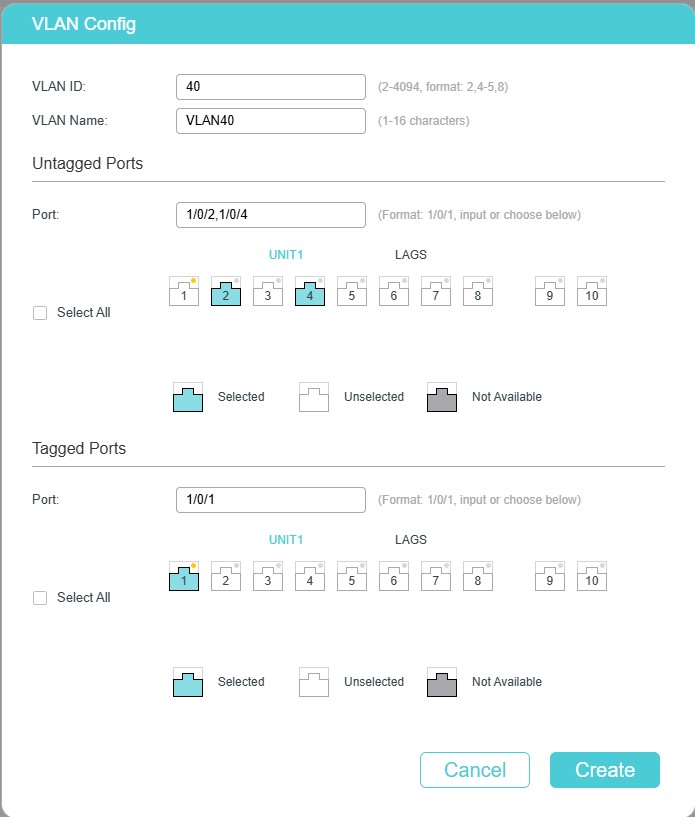

     • Wprowadź dane zgodne z treścią zadania:
       • VLAN ID: 40
       • VLAN Name: VLAN40
       • Untagged Ports: 2,4
       • Tagged Port: 1

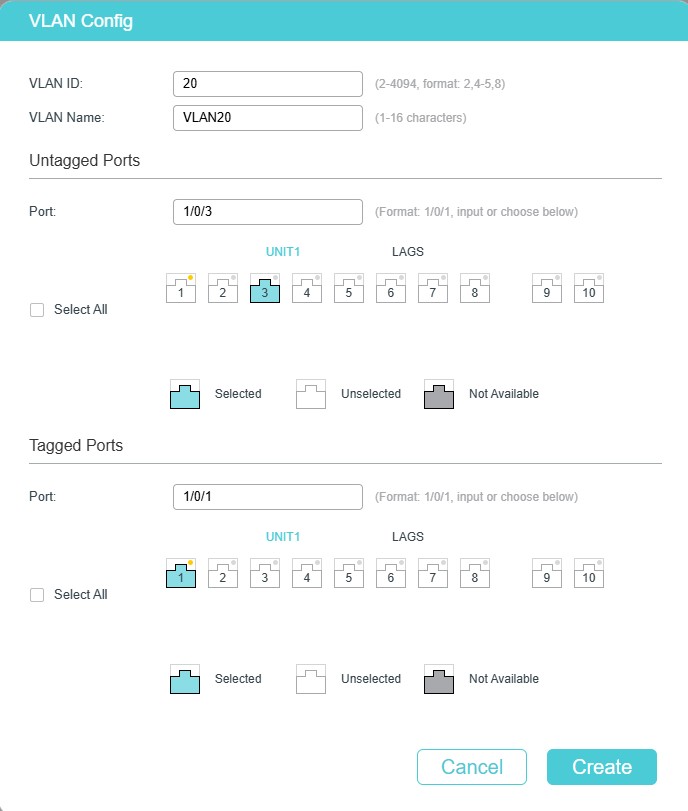

     • kliknij +Add w celu dodania nowego vlan-u o nazwie oraz ID

     • Wprowadź dane zgodne z treścią zadania:
       • VLAN ID: 20
       • VLAN Name: VLAN20
       • Untagged Ports: 3
       • Tagged Port: 1

     • Rezultat wstępnej* konfiguracji VLAN-ów

       *Wstępna konfiguracja VLAN-ów (ID, nazwa, przypisanie portów) definiuje jedynie logikę podziału sieci, ale bez ustawienia PVID (Port VLAN ID) dla portów w trybie access, ramki wychodzące z tych portów nie będą poprawnie tagowane (lub usuwane z tagów), co może prowadzić do błędów komunikacji. PVID określa domyślny VLAN dla portów untagged (access), zapewniając, że ruch nieskategoryzowany zostanie przypisany do właściwej domeny broadcastowej.
     • Przejdź do konfiguracji PVID (wciśnij przycisk Port Config) i przypisz porty nietagowane do odpowiednich VLAN-ów:
       • Port 2: PVID40
       • Port 3: PVID20
       • Port 4: PVID40
     •

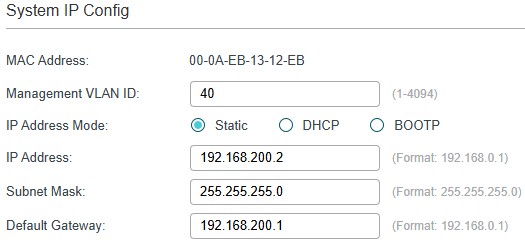

   • Przejdź do System -> System IP:
     • Ustawiamy VLAN40 jako zarządzający
   •

• Zadanie 3: Konfiguracja przełącznika nr 2 (TP-Link SG3210)
  • Adres IP: 192.168.200.3/24
  • Brama domyślna: 192.168.200.1
  • Utworzona sieć VLAN o ID = 40 (VLAN zarządzalny)
  • Utworzona sieć VLAN = 20
  • Port 2, 3 przypisany do sieci VLAN o ID = 40
  • Port 4 przypisany do sieci VLAN o ID = 20
  • Port 1 przypisany do sieci VLAN ID = 40 i VLAN ID = 20
  • Tylko konfiguracja portu 1 ma umożliwiać przesyłanie ramek ze znaczkiem trunk
  • Pozostałe porty przypisane do domyślnej sieci VLAN

1. Przygotowanie stacji roboczej do konfiguracja przełącznika nr 2 TP-Link SG3210
   • Ponownie ustawiamy adres IP będący w tej samej sieci co przełącznik (np. 192.168.0.150/24)

   • Potwierdź OK
   • Ponownie potwierdź OK
   • W razie konieczności wyłącz i włącz interfejs sieciowy

1. Konfiguracja na przykładzie urządzenia TP-LINK SG3210
   • Otwórz przeglądarkę internetową (np. Google Chrome)
   • W pasku adresu wpisz adres 192.168.0.1

   • Wprowadź domyślne dane:
     • username: admin
     • passoword: admin

   • Wprowadź nowe dane:
     • New Password: ZAQ!2wsx
     • Confirm Password: ZAQ!2wsx

   • Przejdź do L3 FEATURES – >Interface

     • W celu nadania nowego adresu wraz z ustawieniem VLAN zarządzającego klikamy na przycisk
       • Interface ID: VLAN 40
       • IP Address Mode: Static
       • IP Address: 192.168.200.3
       • Subnet Mask: 255.255.255.0

   • Zmień ustawienia karty sieciowej w stacji roboczej:

   • W przeglądarce wprowadź nowy adres IP na którym pracuje przełącznik (192.168.200.3)

   • Zaloguj się do przełącznika:
     • Username: admin
     • Password: ZAQ!2wsx

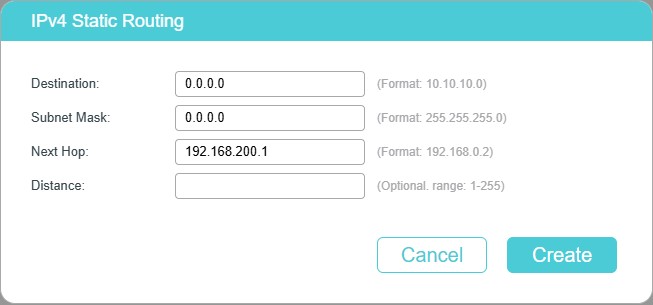

   • Przejdź do L3 FEATURES -> Static Routing
     • kliknij +Add w celu ustawienia bramy domyślnej

     • Destination: 0.0.0.0
     • Subnet Mask: 0.0.0.0
     • Next Hop: 192.168.200.1

       Notacja 0.0.0.0/0 (destination oraz subnet mask) ozacza „wszystkie sieci nieznane w tablicy routingu”, dzięki czemu switch kieruje taki ruch do bramy (192.168.200.1), która ma połączenie z innymi sieciami.
     • Przejdź do L2 FEATURES -> VLAN -> 802.1Q VLAN
       • kliknij +Add w celu dodania nowego vlan-u o nazwie VLAN oraz ID

       • Wprowadź dane zgodne z treścią zadania:
         • VLAN ID: 40
         • VLAN Name: VLAN40
         • Untagged Ports: 2,3
         • Tagged Port: 1

       • kliknij +Add w celu dodania nowego vlan-u o nazwie VLAN oraz ID

       • Wprowadź dane zgodne z treścią zadania:
         • VLAN ID: 20
         • VLAN Name: VLAN20
         • Untagged Ports: 4
         • Tagged Port: 1

       • Rezultat wstępnej* konfiguracji VLAN-ów

         *Wstępna konfiguracja VLAN-ów (ID, nazwa, przypisanie portów) definiuje jedynie logikę podziału sieci, ale bez ustawienia PVID (Port VLAN ID) dla portów w trybie access, ramki wychodzące z tych portów nie będą poprawnie tagowane (lub usuwane z tagów), co może prowadzić do błędów komunikacji. PVID określa domyślny VLAN dla portów untagged (access), zapewniając, że ruch nieskategoryzowany zostanie przypisany do właściwej domeny broadcastowej.

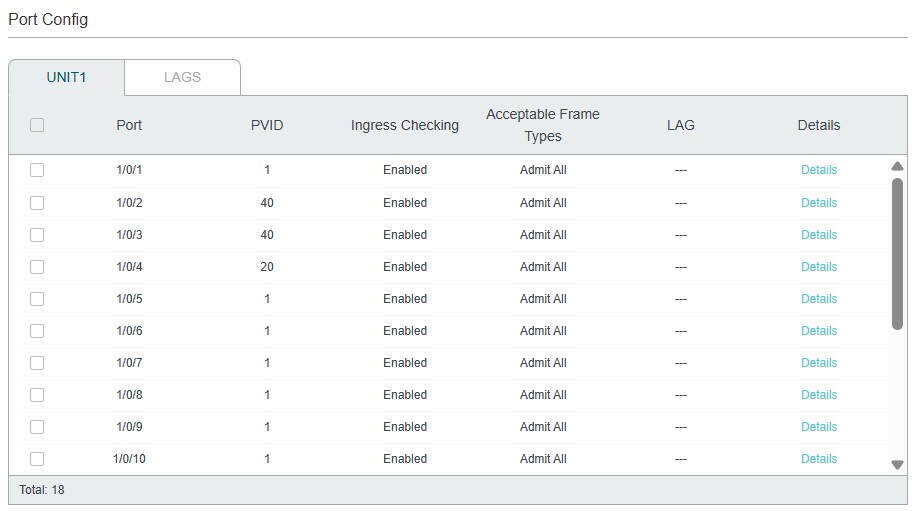

       • Przejdź do konfiguracji PVID (wciśnij przycisk Port Config) i przypisz porty nietagowane do odpowiednich VLAN-ów


Zadanie 4: Połączenie urządzeń sieciowych

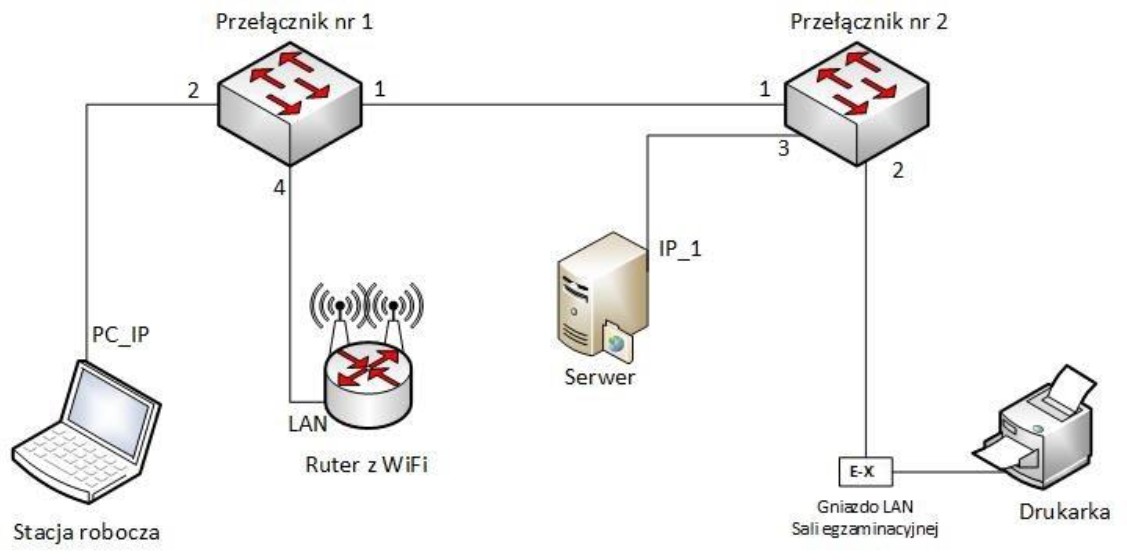

Za pomocą kabli połączeniowych podłącz urządzenia zgodnie ze schematem połączenia urządzeń. Na stanowisku egzaminacyjnym znajduje się gniazdo RJ45 lokalnej sieci sali egzaminacyjnej oznaczone E-X, gdzie X to nr stanowiska egzaminacyjnego za pomocą którego, w sieci dostępna jest drukarka sieciowa o adresie IP 192.168.200.200

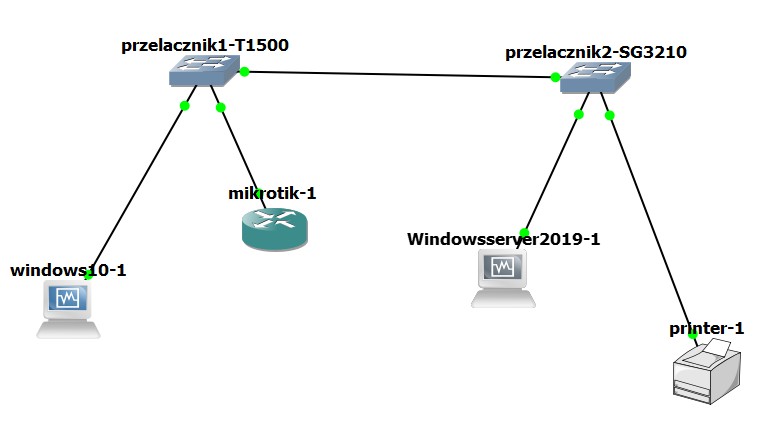

1. Podłączamy wszystkie urządzenia według schematu:*
   • Stacja Robocza -> Port 2 Przełącznika nr 1
   • Port LAN rutera -> Port 4 Przełącznika nr 1
   • Port 1 Przełącznika nr 1 -> Port 1 Przełącznika nr 2
   • Interfejs sieciowy serwera – > Port 3 Przełącznika nr 2
   • Drukarka -> Port 2 Przełącznika nr 2

     * Urządzenia zostały podłączone w programie GNS3, które jest to profesjonalne narzędzie do symulacji sieci, łączące wirtualne urządzenia (Cisco, MikroTik) z maszynami VirtualBox w realistycznym środowisku. Pozwala budować kompleksowe topologie – od przełączników po serwery Windows i drukarki – bez fizycznego sprzętu. Działa na rzeczywistych systemach IOS/RouterOS, oferując identyczną funkcjonalność jak prawdziwe urządzenia. Idealne do nauki konfiguracji VLAN, routingu czy testowania rozwiązań sieciowych bez ryzyka awarii. Narzędzie certyfikowane przez Cisco, używane w przygotowaniach do egzaminów CCNA/CCNP.


Zadanie 5: Konfiguracja serwera z usługami

• Konfiguracja interfejsów sieciowych:
  • Nazwa interfejsu: IP_2
  • Adres IP: 192.168.200.1X*/24 (X – numer stanowiska egzaminacyjnego, np. stanowisko nr 3 – 192.168.200.13/24)
  • Brama domyślna: 192.168.200.1
  • DNS: localhost
  • Drugi interfejs: wyłączony
• Promuj serwer do roli kontrolera domeny. Utwórz nową domenę w nowym lesie o nazwie egzamin.local Hasło dla konta Administratora trybu przywracania usług katalogowych Q!wertyuiop
• W przypadku wymogu zmiany hasła konta Administrator, należy zastosować hasło Q#ertyuiop
• W domenie egzamin.local utwórz jednostkę organizacyjną SERWIS, a w niej konto mechanik1 z hasłem $Mech@nik2021% należące do grupy Użytkownicy domeny.
• Utwórz dla jednostki organizacyjnej SERWIS zasadę grup o nazwie Zabezpieczenia dla mechaników z polityką haseł według zaleceń:
  • Minimalna długość hasła: 9 znaków
  • Włączona złożoność haseł
• Utwórz dla konta mechanik1 zasadę grup o nazwie Zasady dla mechanika1 według zaleceń:
  • Obraz C:\Grafika\obraz.jpg ustawiony jako tapeta pulpitu
• Udostępnij folder C:\Cennik jako zasób sieciowy pod nazwą Cennik
• Ustaw uprawnienia do udziału Cennik:
  • Grupa Administratorzy domeny – Pełna kontrola
  • Grupa Wszyscy – odczyt
  • Konto mechanik1 – zmiana i odczyt
• Skonfiguruj zabezpieczenia folderu Cennik dla:
  • Grupa Administratorzy domeny – Pełna kontrola
  • Grupa Wszyscy –  tylko do odczytu
  • Konto mechanik1 – modyfikacja

1. Konfiguracja interfejsów sieciowych w Windows Server
   • W menadżerze serwera wejdź w Serwer Lokalny

   • Klikamy na dowolnym interfejsie sieciowym w celu otworzenia okna z Panelu Sterowania

   • Widok po otwarciu Panelu Sterowania

   • Konfiguracja interfejsu do którego podłączony jest kabel sieciowy:
     • Nazwa połączenia: IP_2

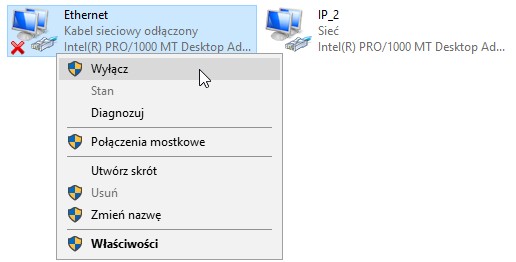

   • Wyłączenie drugiego połączenia sieciowego

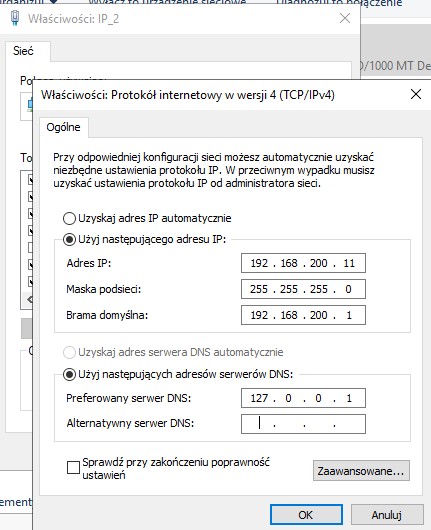

   • Ustawienia interfejsu IP_2:
     • Adres IP: 192.168.200.1X (X oznacza numer stanowiska, np. stanowisko nr 1 192.168.200.11)
     • Maska: 255.255.255.0
     • Brama domyślna: 192.168.200.1
     • DNS: localhost (127.0.0.1)

2. Instalacja kontrolera domeny

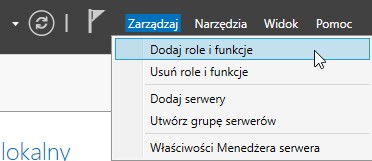

   • Z menu kontekstowego w menadżerze serwera wybieramy Zarządzaj – > Dodaj rolę i funkcje

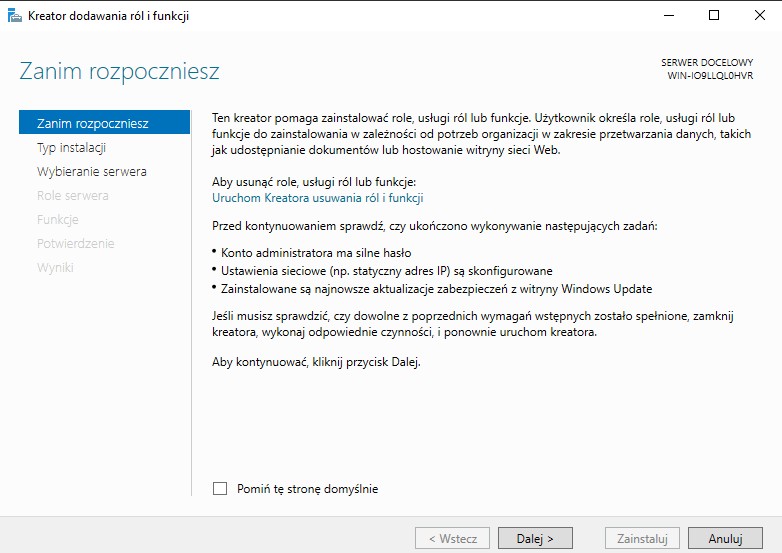

   • W oknie Zanim rozpoczniesz nic nie zmieniamy, klikamy Dalej

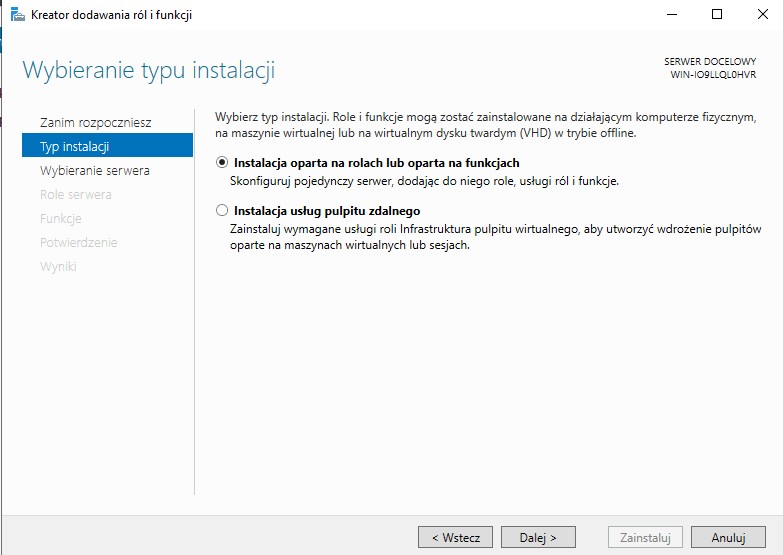

   • Pozostawiamy wartość domyślną Instalacja oparta na rolach lub oparta na funkcjach. Klikamy Dalej

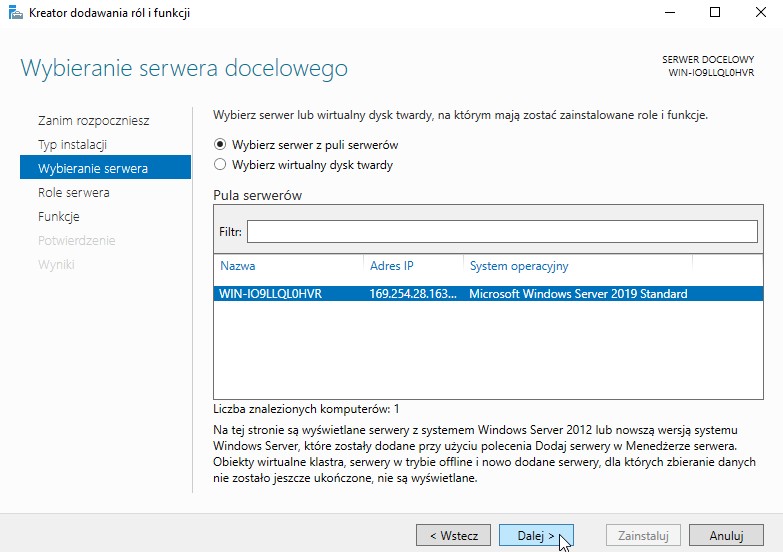

   • Wybieramy docelowy serwer na którym ma zostać zainstalowana rola. W naszym przypadku zawsze będzie jeden serwer do wyboru. Klikamy Dalej

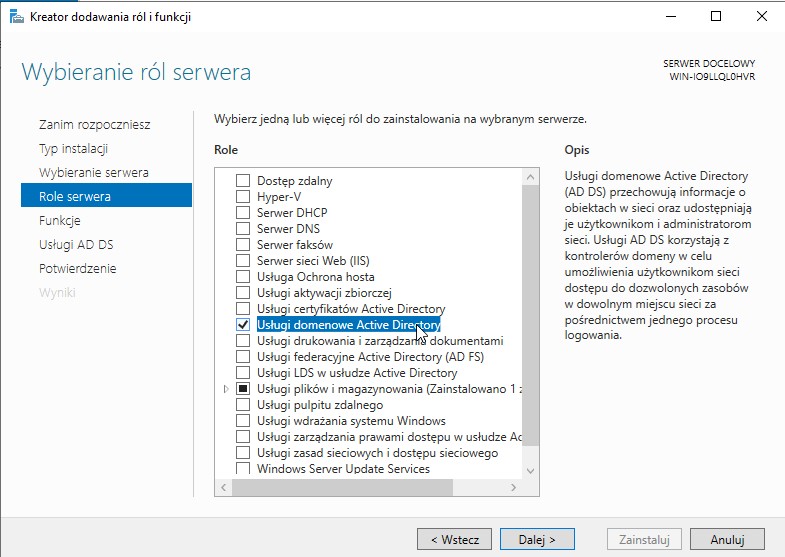

   • Zaznaczamy Usługi domenowe Active Directory

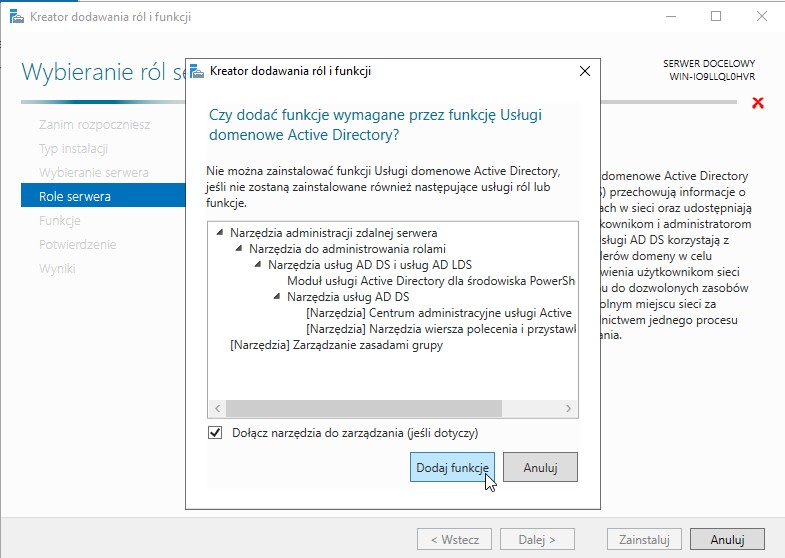

   • Dodajemy funkcje wymagane

   • Klikamy Dalej

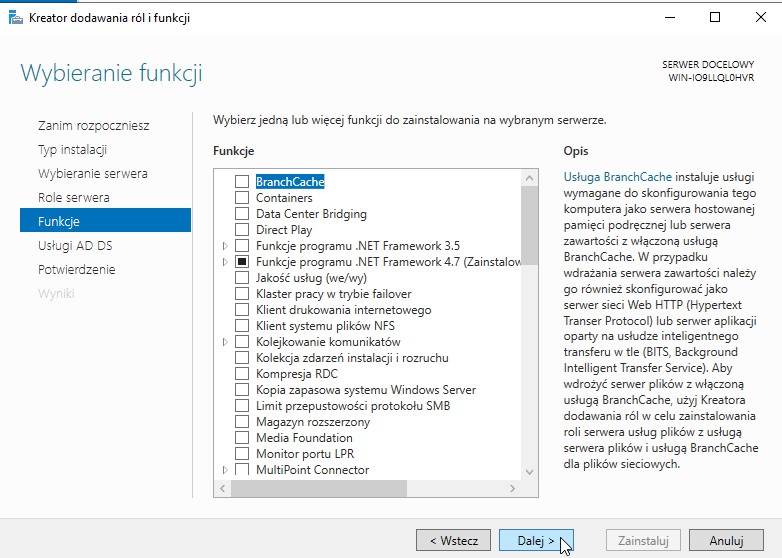

   • Nie instalujemy żadnych dodatkowych funkcji. Klikamy Dalej

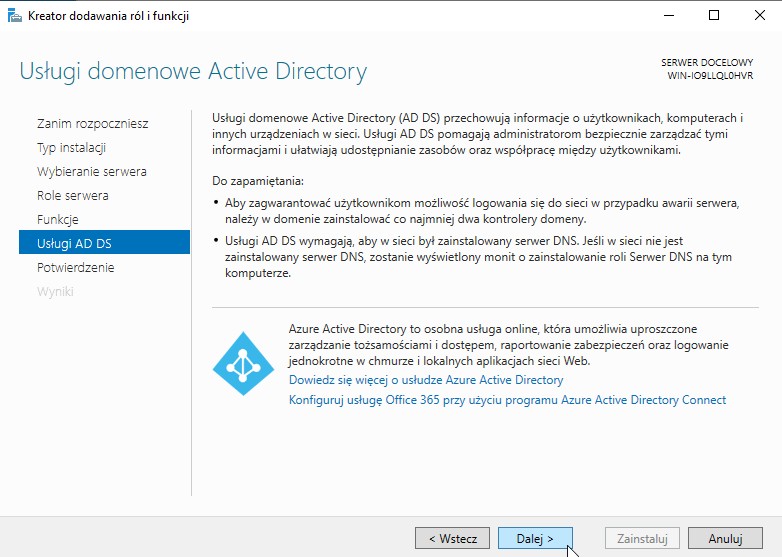

   • W Usługach AD DS klikamy Dalej

   • Weryfikujemy czy wszystko się zgadza i klikamy przycisk Zainstaluj

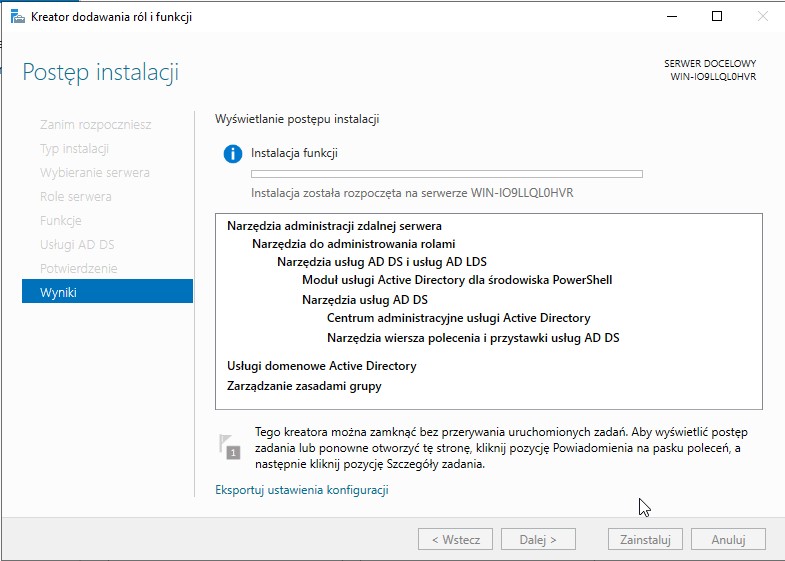

   • Czekamy na zakończenie procesu instalacji

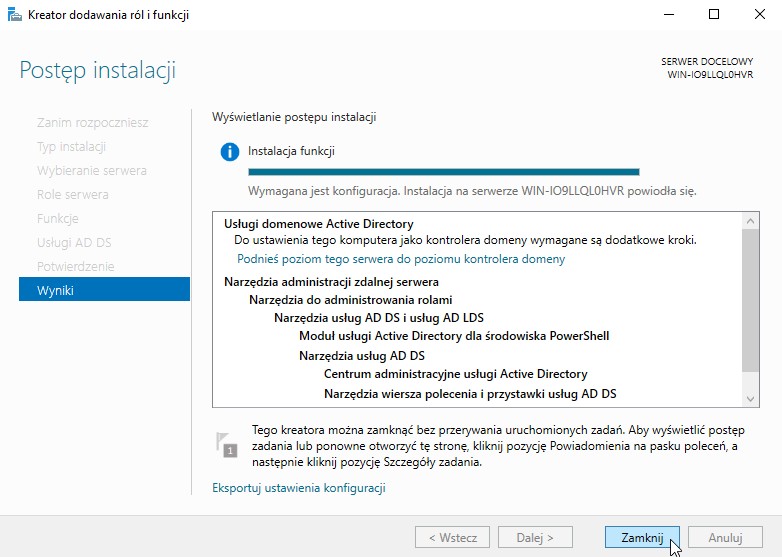

   • Po zakończonej instalacji klikamy Zamknij

3. Konfiguracja Kontrolera Domeny

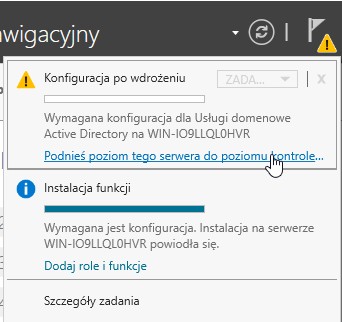

   • Klikamy w Flagę z żółtym znakiem wykrzyknika i klikamy na Podnieś poziom tego serwera do poziomu kontrolera domeny

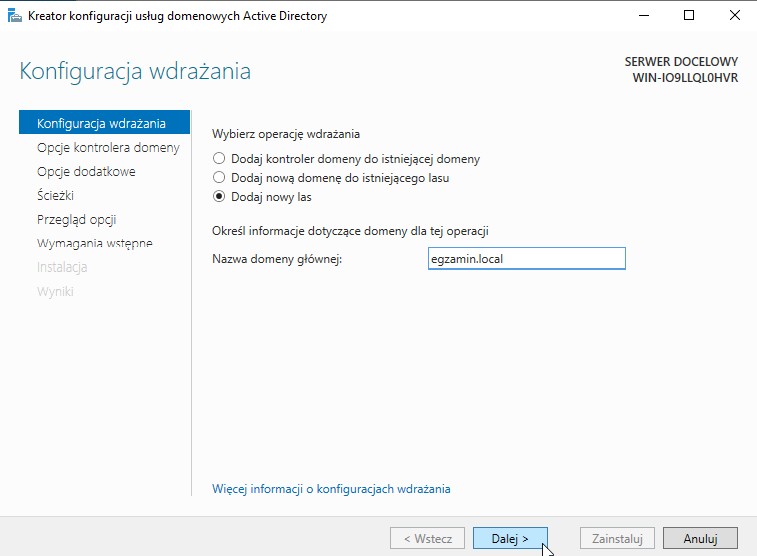

   • Nazwa domeny głównej egzamin.local

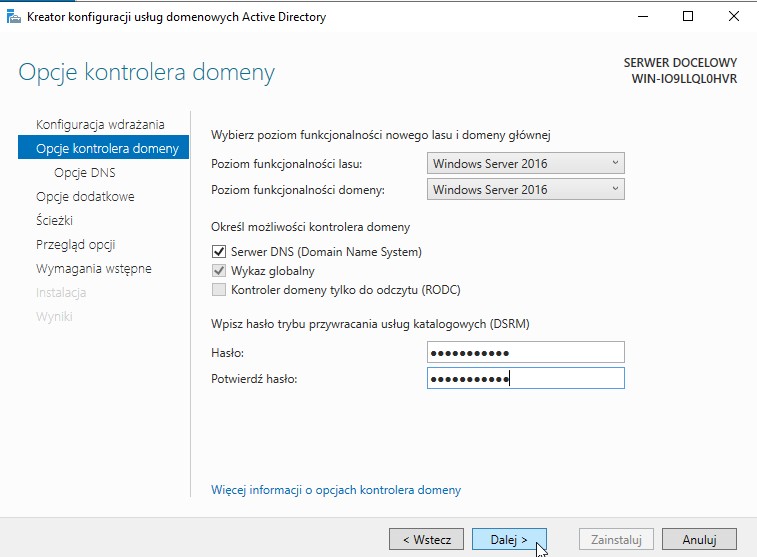

   • Hasło przywracania usług katalogowych Q!wertyuiop

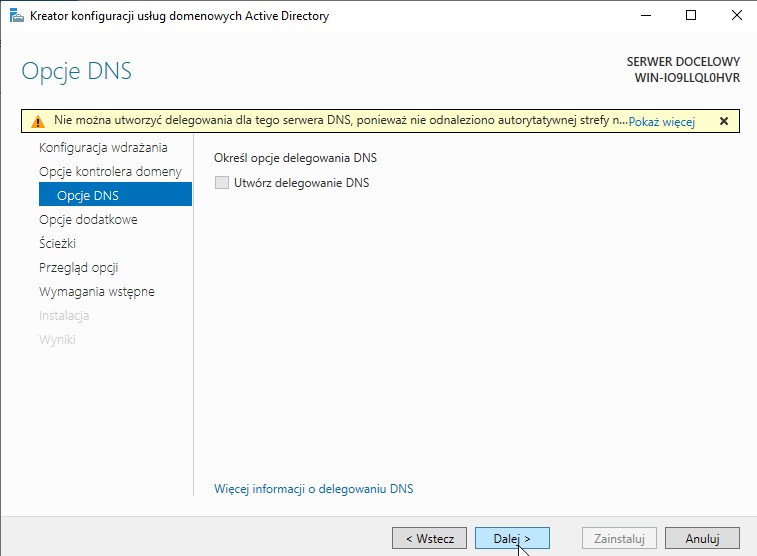

   • W Opcjach DNS nic nie zmieniamy, klikamy Dalej

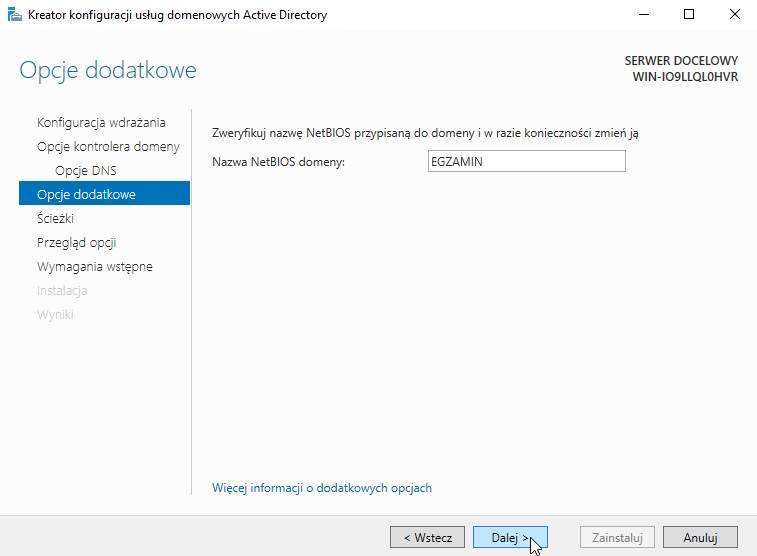

   • Nazwa NetBIOS zostanie automatycznie wprowadzona, klikamy Dalej

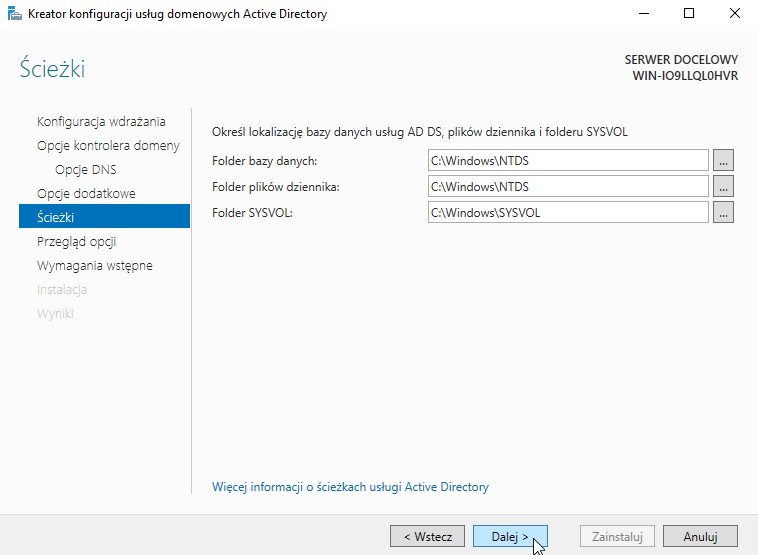

   • Ścieżki zostawiamy domyślne. Klikamy Dalej

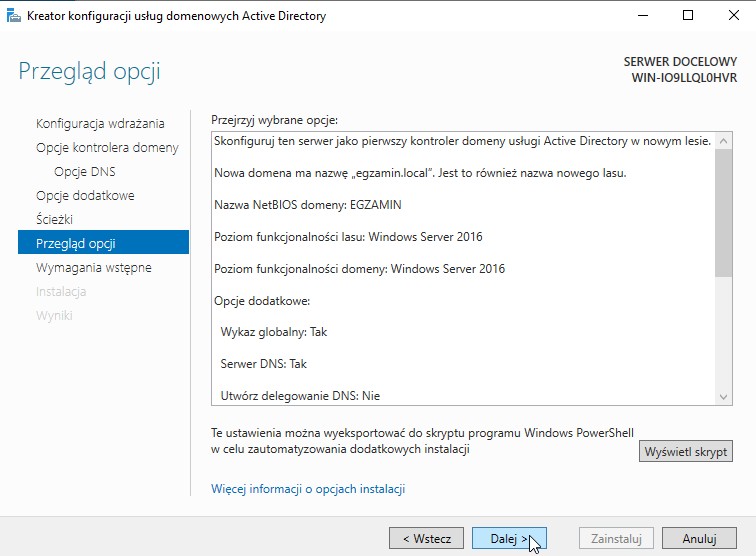

   • Weryfikujemy wszystkie ustawienia. Jeżeli wszystko się zgadza klikamy Dalej

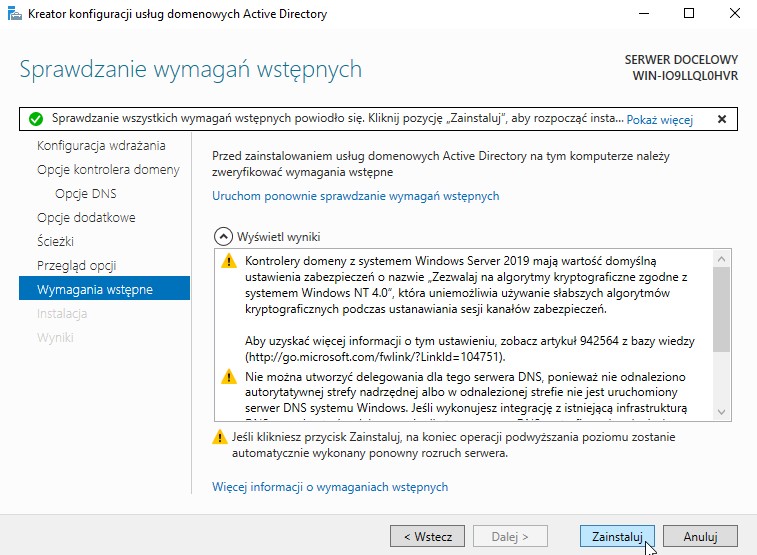

   • System sprawdzi wymagania wstępne. Jeżeli nie ma żadnych błędów (wyświetlanych na czerwono) klikamy Zainstaluj

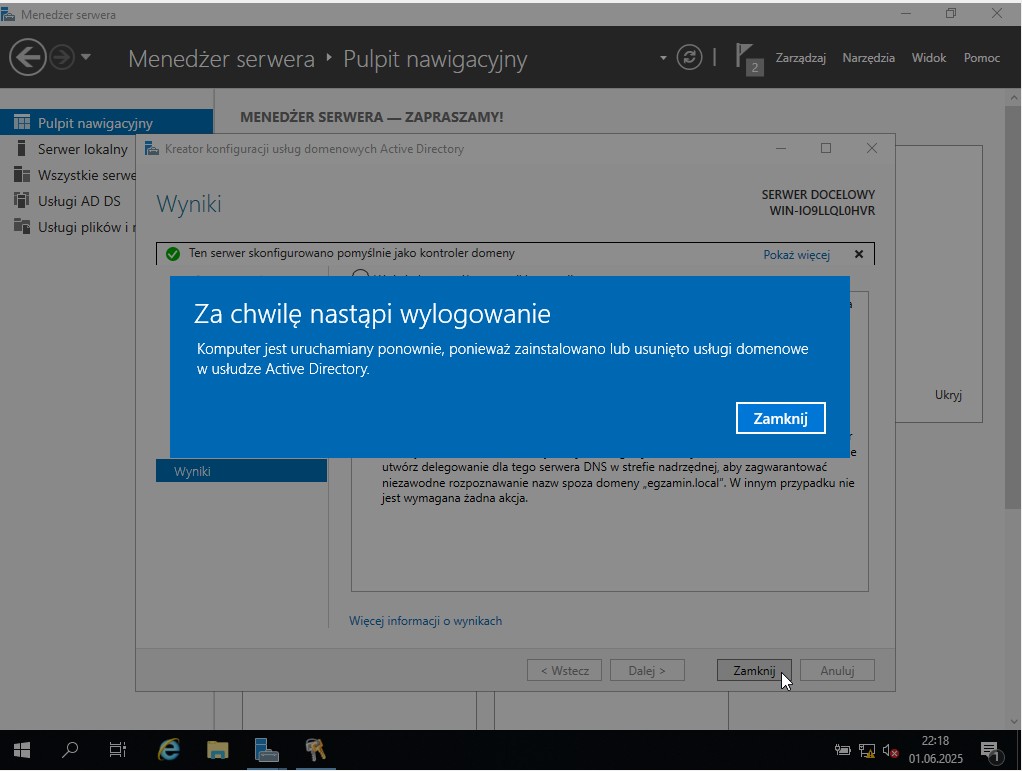

   • Czekamy na zakończenie konfiguracji wstępnej. Komputer powinien automatycznie uruchomić się ponownie

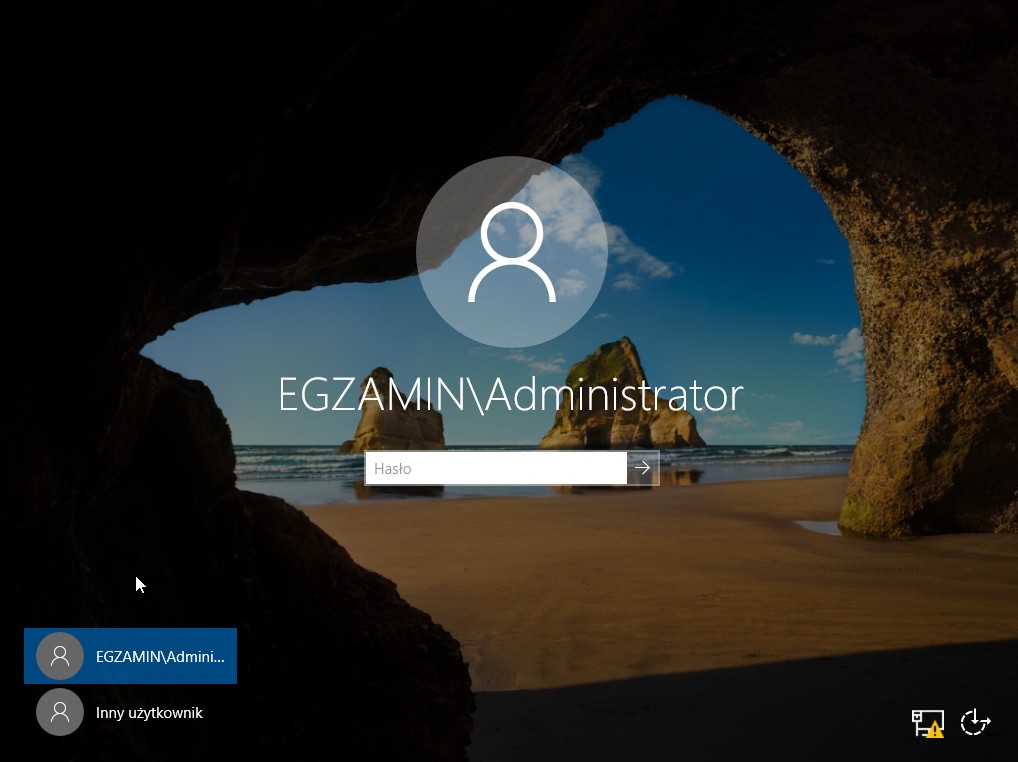

   • Po ponownym uruchomieniu podczas logowania na ekranie pojawi się nazwa domeny do której będziemy się logować.

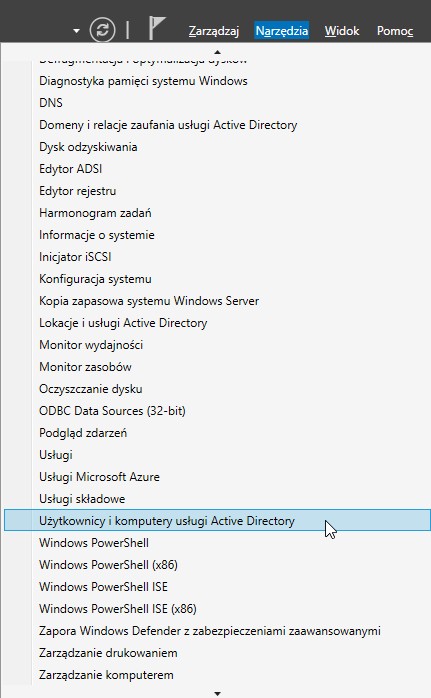

   • Aby dodać jednostkę organizacyjną z poziomu Menadżera Serwera wybieramy Narzędzia -> Użytkownicy i komputery usługi Active Directory

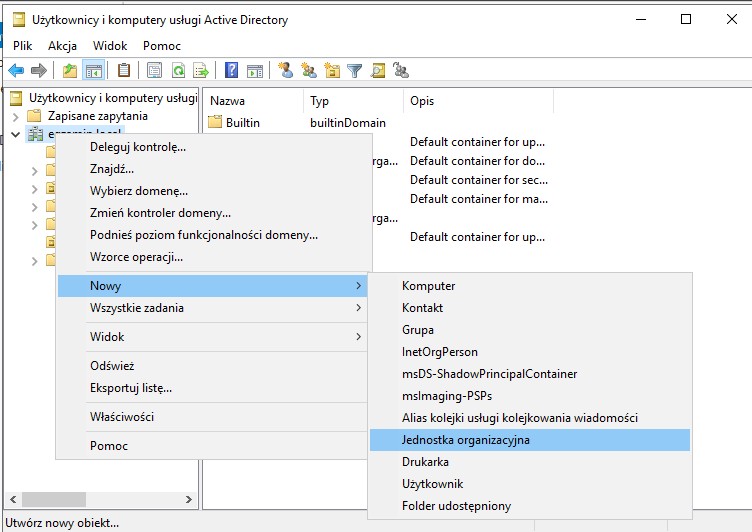

   • Na domenie egzamin.local klikamy prawym przyciskiem myszy i wybieramy opcję Nowy -> Jednostka organizacyjna

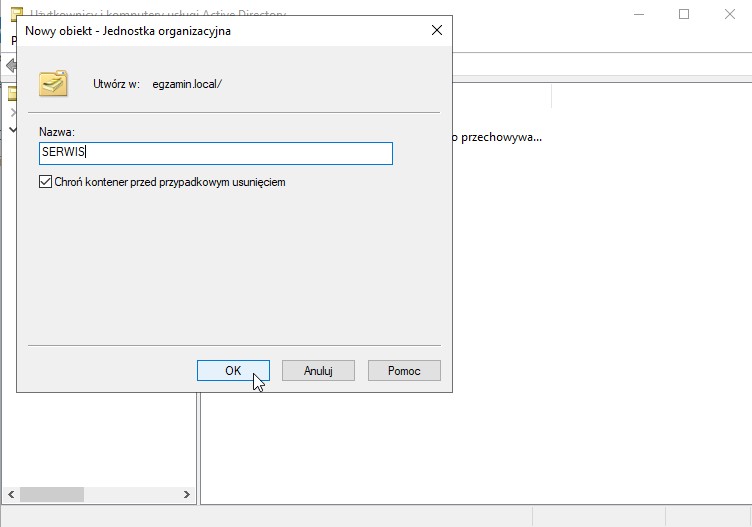

   • Podajemy nazwę jednostki organizacyjnej SERWIS

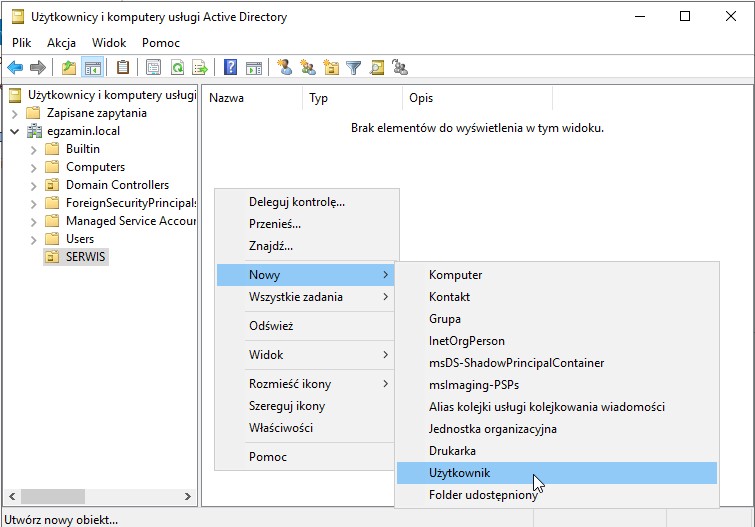

   • Wchodzimy wewnątrz nowo utworzonej jednostki organizacyjnej SERWIS i na białym tle wciskamy prawy przycisk myszy w celu dodania nowego użytkownika (Nowy -> Użytkownik)

   • Podajemy nazwę mechanik1 oraz nazwę logowania użytkownika mechanik1

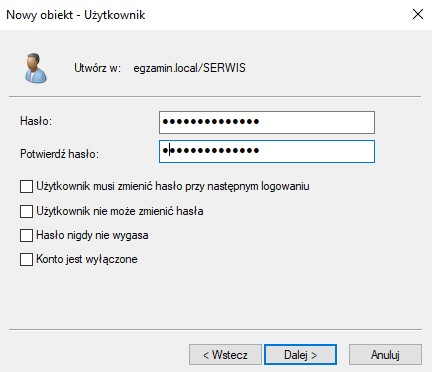

   • Wprowadzamy hasło $Mech@nik2021% *
     * Jest to hasło docelowe dla użytkownika, dlatego należy odznaczyć opcję Użytkownik musi zmienić hasło przy następnym logowaniu

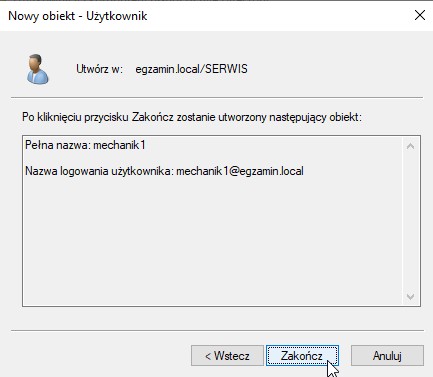

   • Po zweryfikowaniu ustawień klikamy Zakończ

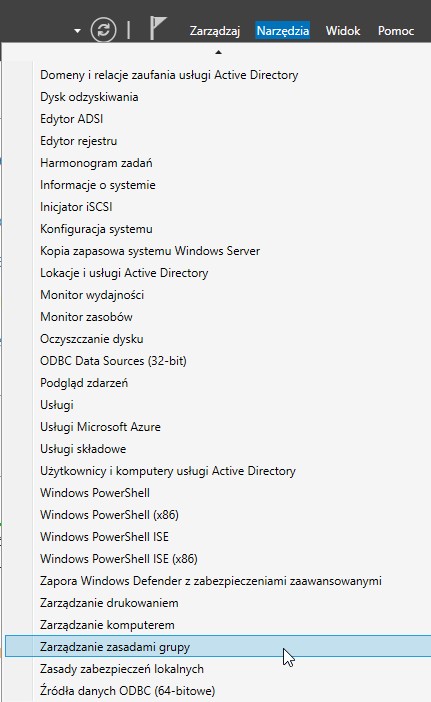

   • Aby dodać zasadę grup dla jednostki organizacyjnej SERWIS w menadżerze serwera wybieramy Narzędzia -> Zarządzanie zasadami grupy

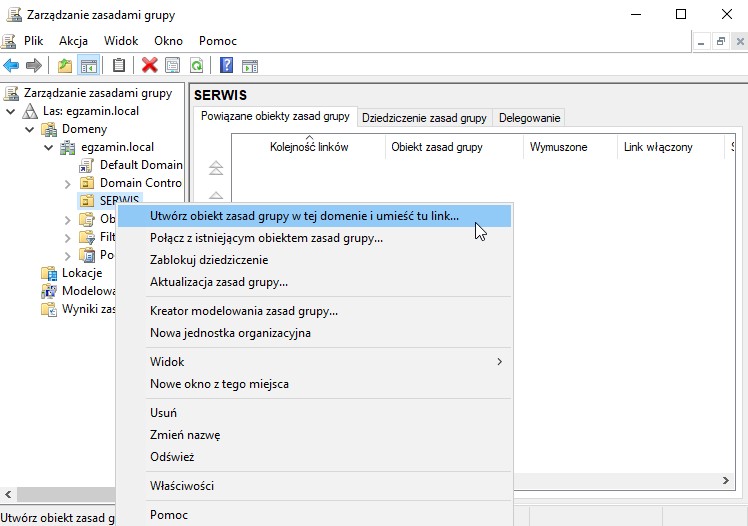

   • Rozwijamy domenę i klikamy prawym przyciskiem myszy na jednostce organizacyjnej SERWIS i wybieramy opcję Utwórz obiekt zasad grupy w tej domenie i umieść tu link

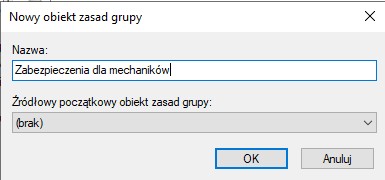

   • Podajemy nazwę nowej zasady Zabezpieczenia dla mechaników

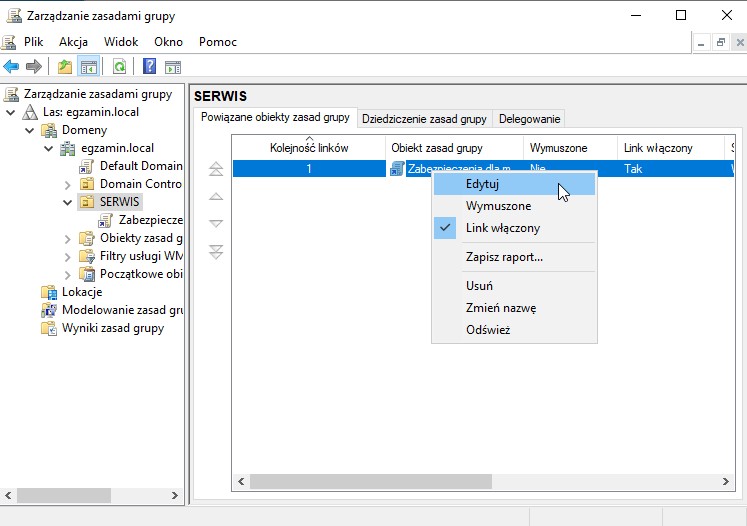

   • Klikamy prawym przyciskiem myszy na utworzonym obiekcie i wybieramy Edytuj

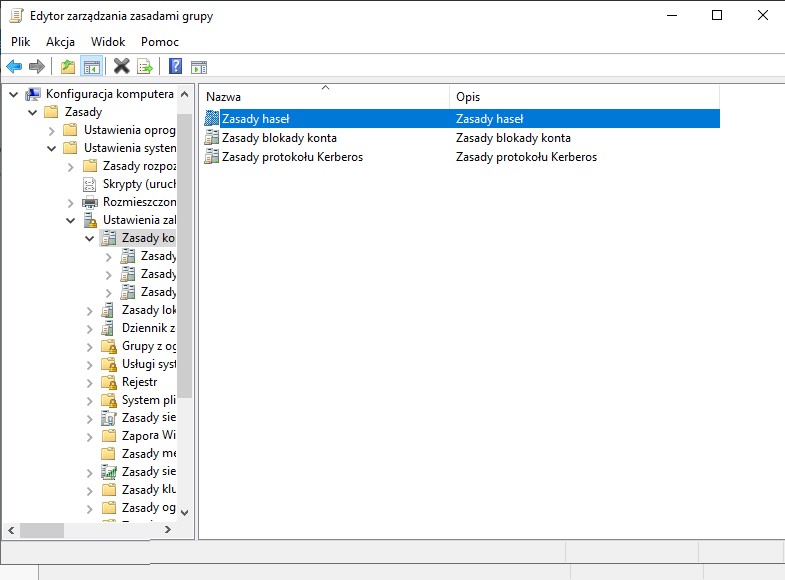

   • Aby ustawić politykę haseł wchodzimy w Konfiguracja komputera -> Zasady -> Ustawienia systemu -> Ustawienia zabezpieczeń -> Zasady konta -> Zasady haseł

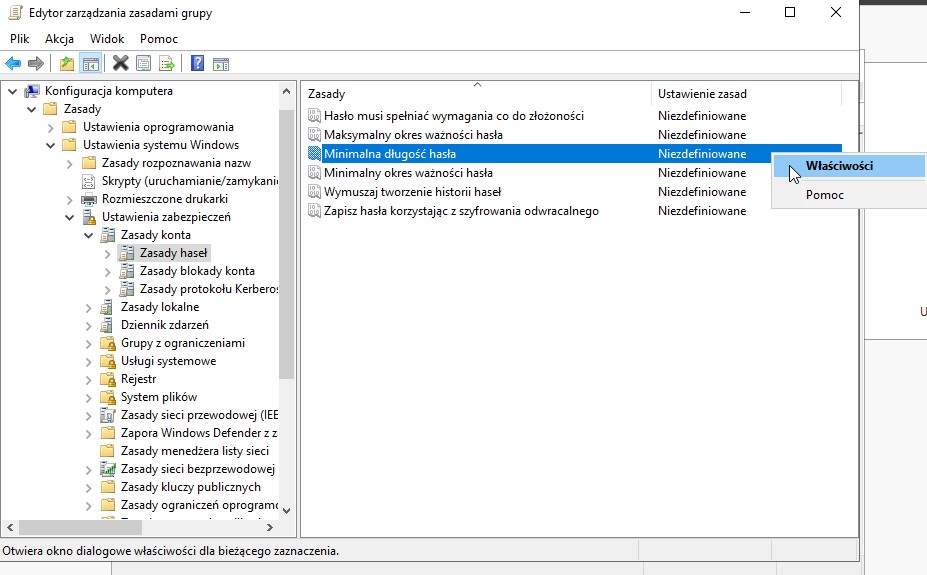

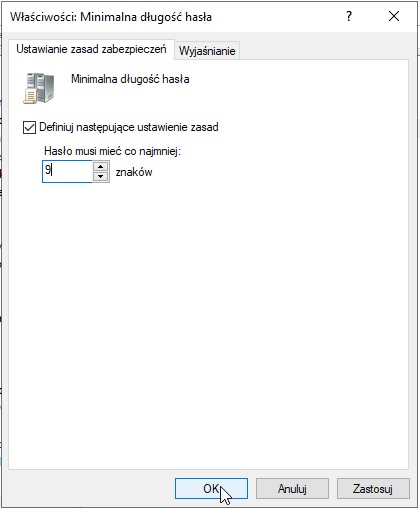

   • Klikamy prawym przyciskiem myszy na Minimalna długość hasła

   • Ustawiamy 9 znaków tak jak na poniższym zrzucie ekranowym

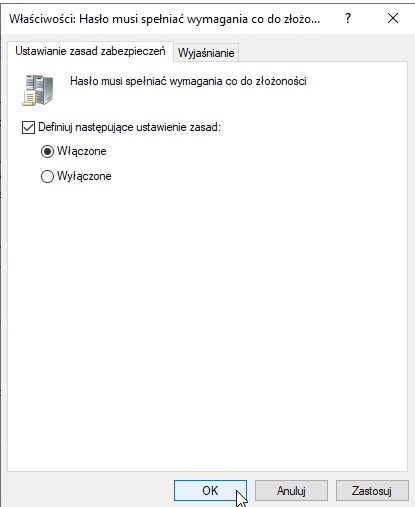

   • Klikamy prawym przyciskiem myszy na Hasło musi spełniać wymagania co do złożoności

   • Zaznaczamy checkbox Definiuj następujące ustawienie zasad i wybieramy opcję Włączone

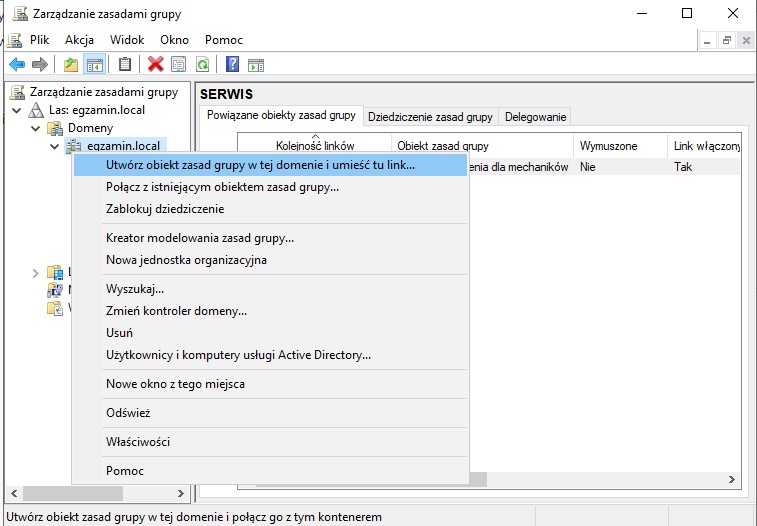

   • Prawym przyciskiem myszy klikamy na naszej domenie i wybieramy opcję Utwórz obiekt zasad grupy w tej domenie i umieść tu link

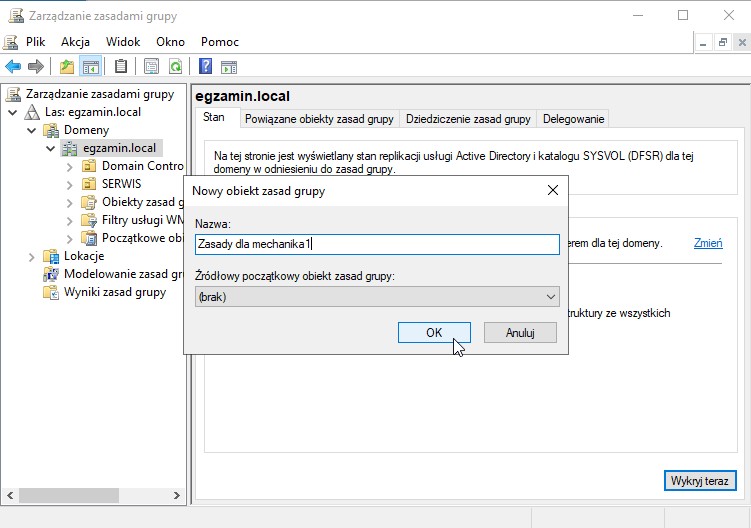

   • Wprowadzamy nazwę Zasady dla mechanika1

   • Klikamy dwukrotnie na utworzonej zasadzie i ustawiamy filtrowanie na użytkownika mechanik1

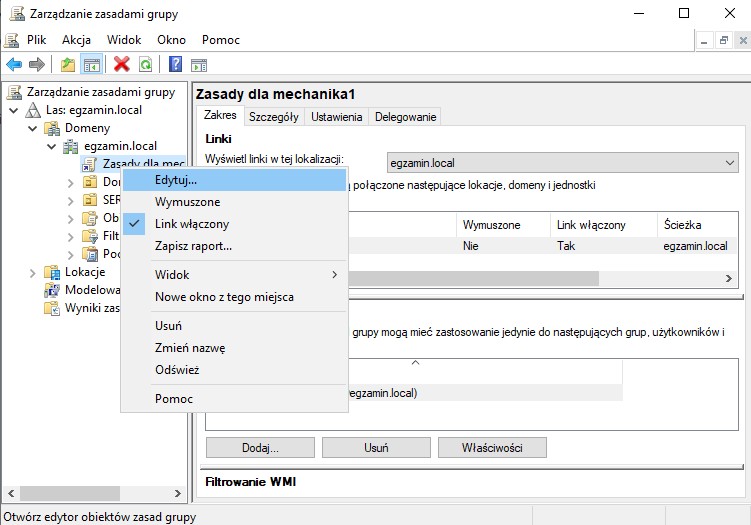

   • Klikamy prawym przyciskiem na utworzonej zasadzie i wybieramy opcję Edytuj

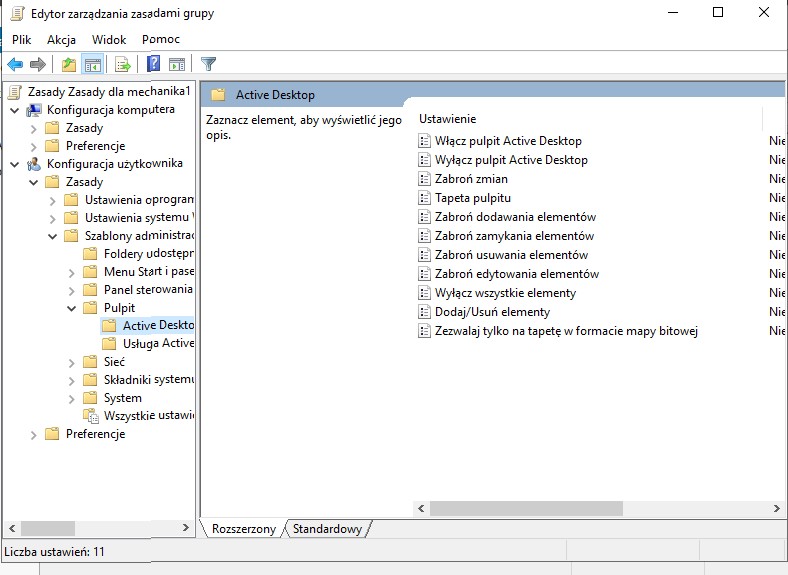

   • Przechodzimy do Konfiguracja użytkownika -> Zasady -> Szablony administracyjne -> Pulpit -> Active Desktop

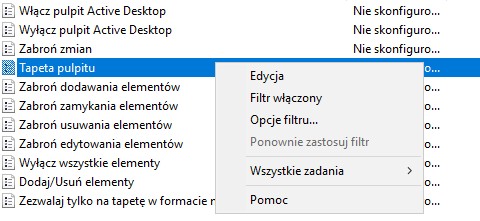

   • Klikamy prawym przyciskiem myszy na Tapeta pulpity i wybieramy opcję Edycja

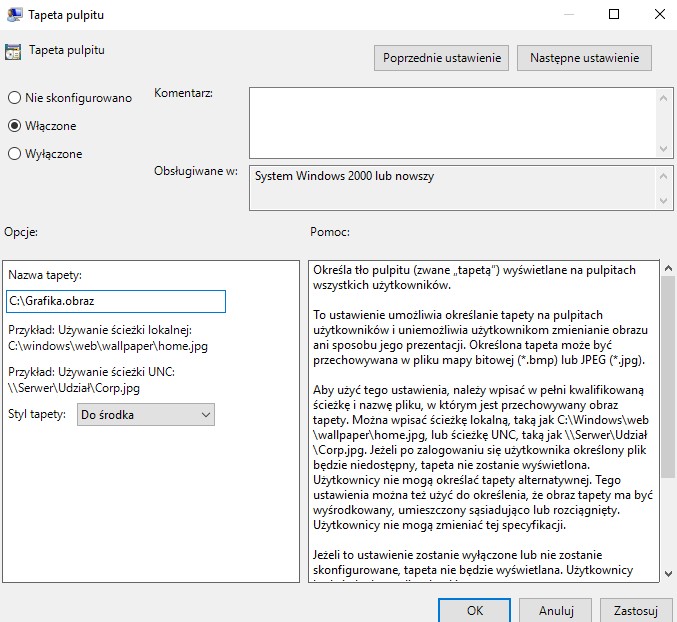

   • W opcjach zaznaczamy Włączone i jako nazwę tapety podajemy ścieżkę C:\Grafika\obraz.jpg

   • Otwieramy Eksplorator plików i przechodzimy do dysku C:\

   • Klikamy prawym przyciskiem na katalogu Cennik i wybieramy Właściwości
